Información técnica:
1 fibra de entrada y 8 de salida con una relación de división uniforme, SC/UPC, fibra de 2,0mm o 3,0mm de diámetro
Los divisores FOCC PLC (Circuito Planar Lightwave) son divisores monomodo con una relación de división uniforme de una fibra de entrada a múltiples fibras de salida. Se basa en la tecnología de circuitos de ondas de luz planas y proporciona una solución de distribución de luz de bajo costo con un factor de forma pequeño y alta confiabilidad. FOCC Photonics proporciona una variedad de divisores PLC de 1 × N y 2 × N, incluidos divisores PLC de fibra tipo caja ABS de 1 × 2 a 1 × 64 y 2 × 2 a 2 × 64. Todos ellos tienen un rendimiento óptico superior, alta estabilidad y alta confiabilidad para cumplir con diversos requisitos de aplicaciones.

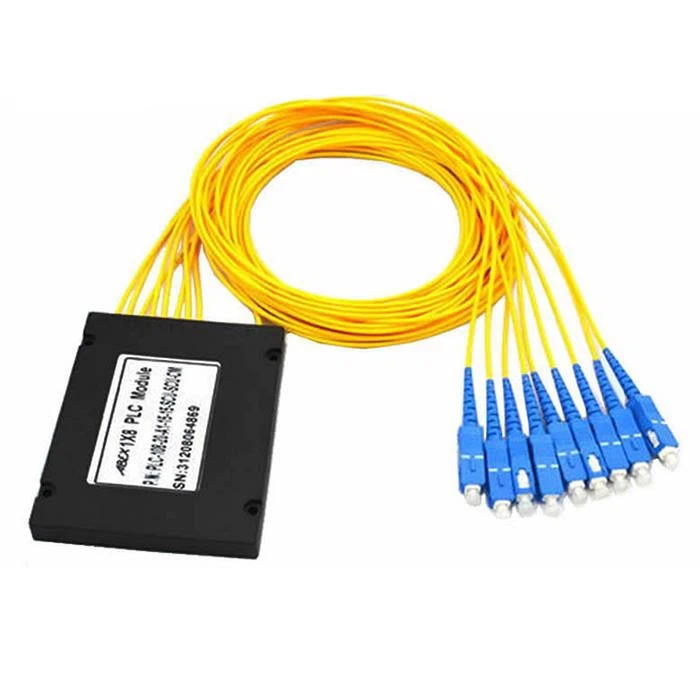

El divisor PLC de caja ABS 1x8 con estructura compacta y pequeño volumen, se coloca fácilmente en el cuerpo de la caja, como caja de transferencia de cables, cableado en pasillo, caja de distribución o cierre de juntas con algo de espacio reservado.
Divisor PLC de fibra FOCC 1×8 con paquete de caja de plástico ABS compatible con fibra G.657A, fibra de entrada y salida de 900μm, 2,0 mm, 3,0 mm y conectores SC, LC, FC y ST para elegir.
|
Características: ● Tipo de configuración: 1×8, conector SC/UPC; |
Solicitud: ● Redes PON |
Dimensión mecánica (mm):
Introducción:
● Divisiones 1x2, 1x4, 1x8, 1x16, 1x32, 1x64
● Divisiones 2x2, 2x4, 2x8, 2x16, 2x32, 2x64
● Sin conector
● Revestimiento de fibra exterior de cajas de 2 mm y hasta 3 mm.
● Tipo caja de ABS o caja metálica interior/tipo casete de módulo
● Opciones de conector SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC
● Configuraciones y combinaciones de conectores personalizados
Detalles de las ventajas del producto:
(1) Alta estabilidad ambiental
● Baja pérdida de inserción, baja pérdida dependiente de la polarización, baja reflexión trasera y buena uniformidad;
(2) Fichas de excelente calidad
● La pérdida de luz no es sensible a la longitud de onda y puede satisfacer las necesidades de transmisión de diferentes longitudes de onda;
(3) Estructura compacta
● De tamaño pequeño, puede instalarse directamente en una variedad de cajas de transferencia y ocupa poco espacio;
(4) Embalaje exquisito
● El diseño y empaque es exquisito para asegurar el producto en buenas condiciones.
Especificación:
Tabla 1 – Divisor PLC 1×N
| Longitud de la fibra | 1m o longitud personalizada | |||||
| Tipo de conector | Personalizado especificado | |||||
| Tipo de fibra óptica | Fibra Corning SMF-28e, G657A1 o personalizada | |||||
| Directividad (dB) Mín. * | 55 | |||||
| Pérdida de retorno (dB) Mín. * | 55 (50) | |||||
| Manejo de energía (mW) | 300 | |||||
| Longitud de onda operativa (nm) | 1260 ~ 1650 | |||||
| Temperatura de funcionamiento (grados) | -40~ +85 | |||||
| Temperatura de almacenamiento (grados) | -40~ +85 | |||||
| Configuración del puerto | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
| Pérdida de inserción (dB) típica | 3.6 | 7.1 | 10.2 | 13.5 | 16.5 | 20.5 |
| Pérdida de inserción (dB) Máx. | 4.0 | 7.3 | 10.5 | 13.7 | 16.9 | 21.0 |
| Uniformidad de pérdida (dB) | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2 |
| PDL(dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 |
| Pérdida dependiente de la longitud de onda (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| Temperatura. Pérdida dependiente (-40~85) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| Configuración del puerto | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Pérdida de inserción (dB) típica | 3.8 | 7.4 | 10.8 | 14.2 | 17 | 21 |
| Pérdida de inserción (dB) Máx. | 4.2 | 7.8 | 11.2 | 14.6 | 17.5 | 21.5 |
| Uniformidad de pérdida (dB) | 1 | 1.4 | 1.5 | 2 | 2.5 | 2.5 |
| PDL (dB) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 |
| Pérdida dependiente de la longitud de onda (dB) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 |
| Temperatura. Pérdida de dependientes(-40~+85 grado) | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 |
PLC Más productos de la familia:
Nuestra ventaja:
FOCC brinda un servicio dedicado de uno a uno desde el inicio del pedido y brinda un sólido soporte de equipo técnico para brindar respuestas satisfactorias para sus soluciones de conectores. Garantizamos que la calidad de todos los productos es de alta calidad y prometemos reemplazarlos todos de forma gratuita si ocurren problemas de calidad.
