La construcción de un sistema de cableado estructurado es fundamental para el alto rendimiento de diferentes despliegues de cables. Normalmente, un sistema de cableado estructurado contiene los productos de cableado y conectividad que integran la voz, los datos, el video y varios sistemas de gestión (por ejemplo, alarmas de seguridad, acceso de seguridad, sistema de energía, etc.) de un edificio. El sistema de cableado estructurado se basa en dos estándares. Uno es el ANSI / TIA-568-C.0 de cableado de telecomunicaciones genérico para las instalaciones del cliente, y otro es el ANSI / TIA-568-C. 1 del cableado de telecomunicaciones de edificios comerciales para infraestructuras comerciales. Estos estándares definen cómo diseñar, construir y administrar un sistema de cableado estructurado. Se incluyen seis componentes clave para formar un sistema de cableado estructurado.

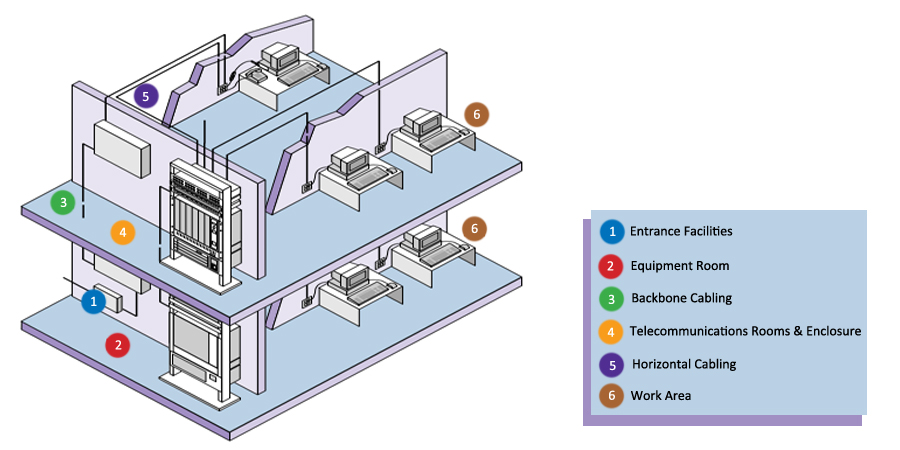

En términos generales, hay seis subsistemas de un sistema de cableado estructurado. Aquí los presentaremos respectivamente para una mejor comprensión.
El cableado horizontal es todo el cableado entre la toma de telecomunicaciones en un área de trabajo y la conexión cruzada horizontal en el armario de telecomunicaciones, incluido el cable horizontal, terminaciones mecánicas, puentes y cables de conexión ubicados en la sala de telecomunicaciones o gabinete de telecomunicaciones, conjuntos de tomacorrientes de telecomunicaciones multiusuario y puntos de consolidación. Este tipo de cableado se extiende horizontalmente por encima de los techos o por debajo de los pisos de un edificio. A pesar de los tipos de cables, la distancia máxima permitida entre dispositivos es de 90 metros. Se permiten 6 metros adicionales para los cables de conexión en el armario de telecomunicaciones y en el área de trabajo, pero la longitud combinada de estos cables de conexión no puede exceder los 10 metros.
El cableado backbone también se conoce como cableado vertical. Ofrece la conectividad entre salas de telecomunicaciones, salas de equipos, espacios de proveedores de acceso e instalaciones de entrada. El cable corre por el mismo piso, de piso a piso e incluso entre edificios. La distancia del cable depende del tipo de cable y de las instalaciones conectadas, pero el cable de par trenzado está limitado a 90 metros.
El área de trabajo se refiere al espacio donde se utilizan componentes de cable entre las salidas de comunicación y el equipo de telecomunicaciones del usuario final. Los componentes del cable a menudo incluyen equipos de estación (teléfonos, computadoras, etc.), cables de conexión y salidas de comunicación.
El armario de telecomunicaciones es un área cerrada como una habitación o un gabinete para alojar equipos de telecomunicaciones, cuadros de distribución, terminaciones de cable y conexiones cruzadas. Cada edificio debe tener al menos un armario de cableado y el tamaño del armario depende del tamaño del área de servicio.
La sala de equipos es el lugar centralizado para alojar equipos dentro de los sistemas de telecomunicaciones del edificio (servidores, conmutadores, etc.) y las terminaciones mecánicas del sistema de cableado de telecomunicaciones. A diferencia del armario de telecomunicaciones, la sala de equipos alberga componentes más complejos.
La instalación de entrada abarca los cables, el punto de demarcación de la red, el hardware de conexión, los dispositivos de protección y otros equipos que se conectan al proveedor de acceso o al cableado de la red privada. Las conexiones son entre la planta exterior y el cableado interior del edificio.
¿Por qué necesita el sistema de cableado estructurado? Obviamente, existen muchos beneficios por usar el sistema. Un cableado estructurado puede estandarizar sus sistemas de cableado con consistencia para que las futuras actualizaciones de cableado y la solución de problemas sean más fáciles de manejar. De esta manera, puede evitar tener que volver a trabajar el cableado cuando se actualiza a otro proveedor o modelo, lo que prolonga la vida útil de su equipo. Todos los movimientos, adiciones y cambios de equipos se pueden simplificar con la ayuda del cableado estructurado. Es un gran soporte para futuras aplicaciones.
De este artículo, podemos saber que un sistema de cableado estructurado consta de seis componentes importantes. Se trata de cableado horizontal, cableado backbone, área de trabajo, armario de telecomunicaciones, sala de equipos e instalación de entrada. Una vez que haya dividido todo el sistema en categorías pequeñas, será más fácil obtener el objetivo del cableado. Siempre que mantenga una buena gestión de estos subsistemas, su sistema de cableado será un éxito para ser llamado cableado estructurado.
