Resumen completo y guía de la tecnología de fibra óptica
¿Cómo funciona?
Podemos pensar que la información digitalizada se "codifica" o se coloca en pulsos de luz para su transmisión. La información viaja a lo largo de la fibra de vidrio a la velocidad de la luz (186,000 millas / segundo). Cuando llega a su destino, un decodificador convierte la información de la luz en una imagen, audio.
Los cables de fibra óptica constan de los siguientes componentes:
Núcleo: plástico transparente o vidrio a través del cual viaja la luz
Revestimiento: cubierta de vidrio que rodea el núcleo que actúa como un espejo para reflejar la luz nuevamente dentro del núcleo. Esto se llama reflexión interna total
Recubrimiento tampón: recubre y protege la fibra
Miembro de resistencia de hilo de aramida: refuerza la integridad de la transmisión de datos a través de las fibras ópticas en el cable.
Cubierta exterior protectora: el PVC ectruido es típico
Tipos de cable de fibra
Hay dos tipos básicos de cable. Simplex y Duplex . Ambos tipos de cable vienen: monomodo y multimodo. Monomodo es para tramos de cable de larga distancia y Multimodo es para tramos de cable más cortos.
Herramientas de fibra óptica y equipos de prueba
Con cada instalación de fibra, se requieren herramientas y equipos especiales para completar el trabajo. FOCC recomienda las siguientes herramientas y equipos de fibra óptica de Fusion Splicers para kits de prueba.
Diseños de cable de fibra
Hay dos tipos básicos de diseño de cable. Ellos son: Tubo suelto (típicamente usado para instalaciones "OSP" fuera de la planta) y apretado (típicamente usado para instalaciones interiores).
El cable de fibra de tubo suelto consiste en: (se muestra como la figura correcta)
Múltiples fibras recubiertas de 250 µm
Uno o más tubos sueltos que sostienen esas fibras
Relleno de gel para bloquear la humedad y proteger el movimiento de las fibras.
Miembro de fuerza central
Miembro de resistencia de hilo de aramida
Chaqueta externa

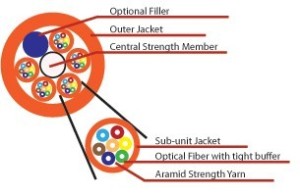

El cable de fibra fuertemente protegido consiste en (se muestra en la figura de la izquierda):
Tampón apretado de 900 µm alrededor de una fibra de 250 µm
Miembro de fuerza central
Miembro de resistencia de hilo de aramida
Chaqueta externa
Un divisor de fibra óptica combina señales de luz y las divide en salidas simples o múltiples. Los divisores FOCC son inmunes a la interferencia electromagnética (EMI), no consumen energía eléctrica y no agregan ruido al diseño del sistema. Los divisores FOCC se pueden fabricar en longitudes de fibra personalizadas y con cualquier tipo de conector.
