Elegir un cable MPO no se trata solo de seleccionar un mayor número de fibras. Para los ingenieros de centros de datos, integradores de sistemas y equipos de adquisiciones, la verdadera pregunta es si el cable MPO coincide con el transceptor óptico, el diseño del carril, el plan de polaridad, la arquitectura del panel de conexión y la ruta de actualización futura.
Un cable MPO de 12 fibras todavía se usa ampliamente en aplicaciones SR4 de 40G y 100G porque es maduro, rentable-y fácil de integrar con la infraestructura existente. Un cable MPO de 16 fibras se utiliza cada vez más en ópticas paralelas de 400G y 800G, donde se requieren 8 carriles de transmisión y 8 de recepción. A menudo se selecciona un cable troncal MPO de 24 fibras para cableado troncal de alta-densidad, distribución-basada en casetes y sistemas de cableado estructurado. Un cable MPO de 32 fibras está más orientado al futuro-y generalmente se considera para arquitecturas ópticas de densidad ultra-alta-o de próxima-generación en lugar de implementaciones de centros de datos estándar.
Para 400GBASE-SR8, los materiales de la industria muestran que se han discutido y utilizado opciones de interfaz MPO de 12-fibras de doble-fila y MPO de 16 fibras de una sola fila en diseños de óptica paralela. La documentación de óptica 400G de Juniper también señala que 400G SR8 puede usar MPO-16, mientras que algunas soluciones 400G MPO-12 usan solo 8 de las 12 posiciones de fibra, dejando 4 sin usar. Es por eso que la selección del número de fibras debe basarse en la interfaz del módulo real y el diseño de la red, no solo en la disponibilidad del cable.
¿Qué cantidad de fibra MPO debería elegir?
Para enlaces SR4 de 40G/100G, elija un cable MPO de 12 fibras. Es la opción más común y rentable-para las redes actuales de centros de datos, especialmente cuando ya se han implementado paneles, casetes o troncales MPO-12.
Para 400G/800G SR8 u otras ópticas paralelas de 8 carriles, elija un cable MPO de 16 fibras cuando la interfaz del transceptor requiera MPO-16. Proporciona una utilización más limpia de los carriles porque las 16 fibras se pueden utilizar para 8 canales de transmisión y 8 de recepción.
Para cableado troncal estructurado de alta-densidad, elija un cable troncal MPO de 24 fibras. Es adecuado para distribución basada en casetes-, parches de alta-densidad y agregación de múltiples-enlaces donde es necesario administrar más fibras a través de menos conjuntos de cables.
Para futuros sistemas de densidad ultra-alta-, considere MPO de 32 fibras solo cuando la hoja de ruta del equipo lo admita claramente. No es la opción predeterminada para la mayoría de los proyectos de centros de datos actuales, pero puede resultar útil para sistemas ópticos especializados de alta-densidad.
Tabla comparativa: Cable MPO de 12, 16, 24 y 32 fibras
| Recuento de fibra | Aplicación de mejor-adaptación | Ventaja principal | Limitación clave |
|---|---|---|---|
| Cable MPO de 12 fibras | 40G SR4, 100G SR4, enlaces de ruptura, infraestructura MPO-12 existente | Maduro, económico, fácil de conseguir, gran compatibilidad | Es posible que algunas fibras queden sin usar en aplicaciones de 8 fibras. |
| Cable MPO de 16 fibras | 400G SR8, 800G SR8 y óptica paralela de 8 carriles | Mapeo eficiente de carriles 8Tx + 8Rx, alta densidad, adecuado para ópticas de próxima-generación | No es directamente compatible con interfaces MPO de fibra 12/24 debido a la codificación compensada |
| Cable troncal MPO de 24 fibras | Red troncal de alta-densidad, sistemas de casetes, agregación de múltiples-enlaces | Más fibras por troncal, recorrido de cable más limpio, bueno para cableado estructurado | Requiere casete, polaridad y planificación de canales correctos |
| Cable MPO de 32 fibras | Sistemas ópticos especiales o de densidad ultra-alta- o preparados para el futuro- | Mayor densidad entre las cuatro opciones. | Menos común, de mayor costo y compatibilidad de equipos limitada en la actualidad |
Cable MPO de 12 fibras: elección madura para redes 40G y 100G
Un cable MPO de 12 fibras es una de las soluciones más comunes en cableado de centros de datos. Se utiliza ampliamente en aplicaciones 40GBASE-SR4 y 100GBASE-SR4, donde se utilizan 4 fibras de transmisión y 4 fibras de recepción. En este tipo de arquitectura, 8 fibras están activas y 4 fibras pueden quedar sin utilizar.
La ventaja de MPO-12 es su ecosistema maduro. Muchos paneles de conexión, casetes, cables de distribución y conexiones de transceptores existentes están diseñados en torno a MPO-12. Para las empresas que actualizan de 10G a 40G o 100G, un cable MPO de 12 fibras proporciona un equilibrio práctico entre rendimiento, compatibilidad y costo.
También es adecuado para aplicaciones de ruptura, como cables de mazo de MPO a LC. Por ejemplo, un conector MPO de 12 fibras se puede convertir en múltiples canales LC dúplex, lo que ayuda a simplificar el cableado del gabinete y reducir la congestión de cables.
Elija el cable MPO de 12 fibras cuando su red se base principalmente en enlaces de 40G/100G, cuando sus paneles ya estén basados en MPO-12 o cuando el control del presupuesto sea más importante que la escalabilidad de 800G a largo plazo.
Cable MPO de 16 Fibras: Diseñado para Ópticas Paralelas 400G y 800G
Un cable MPO de 16 fibras es cada vez más importante en las redes de centros de datos de alta-velocidad. Es especialmente relevante para ópticas paralelas de 400G y 800G que utilizan 8 carriles de transmisión y 8 carriles de recepción.
En comparación con MPO-12, MPO-16 puede usar las 16 fibras en una arquitectura 8Tx + 8Rx. Esto evita las posiciones de fibra no utilizadas que suelen aparecer en las soluciones paralelas basadas en MPO-12. Para clústeres de IA de alta densidad, centros de datos en la nube e interconexiones de conmutador a conmutador, este mapeo de carriles más limpio puede mejorar la utilización de la fibra y hacer que el cableado esté más organizado.
MPO-16 tiene un diseño de clave diferente al de MPO-12 y MPO-24. Fluke Networks señala que los conectores MPO de 8, 12 y 24 fibras usan una llave central, mientras que los conectores MPO de 16 y 32 fibras usan una llave desplazada hacia la izquierda. Esto evita el acoplamiento accidental entre formatos MPO incompatibles, pero también significa que los compradores deben confirmar el tipo de conector, el tipo de adaptador y la interfaz del transceptor antes de realizar el pedido.
Elija un cable MPO de 16 fibras cuando su proyecto avance hacia la óptica paralela 400G/800G, cuando el puerto del equipo esté especificado como MPO-16 o cuando desee una mejor eficiencia de carril para la transmisión óptica de 8 canales.
Cable troncal MPO de 24 fibras: columna vertebral de alta-densidad para cableado estructurado
Un cable troncal MPO de 24 fibras no es simplemente "dos cables MPO de 12 fibras combinados". Es una opción de cableado de alta-densidad que se utiliza a menudo en enlaces troncales, áreas de conexión cruzada-, sistemas de casetes y marcos de distribución de centros de datos de alta-densidad.
El principal valor de un cable troncal MPO de 24 fibras es la eficiencia del recorrido. En lugar de pasar muchos conjuntos de cables pequeños a través de bandejas o gabinetes, un troncal MPO de 24 fibras puede transportar más fibras en una estructura compacta. Esto ayuda a reducir el volumen del cable, mejorar el flujo de aire y simplificar-la gestión de cables a largo plazo.
MPO-24 también es útil cuando un centro de datos necesita admitir aplicaciones mixtas a través de casetes, como distribución de MPO-a LC, múltiples enlaces dúplex 10G/25G o rutas de migración desde conexiones dúplex heredadas a ópticas paralelas.
Sin embargo, el cable troncal MPO de 24 fibras requiere una planificación cuidadosa. El método de polaridad, el cableado del casete, la configuración del conector macho/hembra y el mapeo de fibras deben coincidir con el diseño de la red. De lo contrario, el enlace puede estar conectado físicamente pero ópticamente incorrecto.
Elija un cable troncal MPO de 24 fibras cuando esté construyendo cableado troncal de alta-densidad, cuando utilice casetes modulares o cuando necesite un sistema de cableado más estructurado para una futura expansión de la red.
Cable MPO de 32 fibras:-preparado para el futuro, pero no siempre necesario
Un cable MPO de 32 fibras está posicionado principalmente para infraestructura óptica de ultra-alta-densidad y evolución futura de la red. Puede proporcionar más canales de fibra en un formato de conector único, pero aún no es la opción principal para la mayoría de las implementaciones de centros de datos en la nube estándar o empresariales.
La mayor ventaja de MPO-32 es la densidad. Puede ser adecuado para futuros sistemas de velocidad de 1,6 T o superior-, entornos de conmutación óptica o equipos especializados con requisitos de recuento de fibra muy altos. Sin embargo, el desafío actual es la compatibilidad. Los puertos de equipos, adaptadores, herramientas de prueba y la experiencia de implementación estándar son aún más maduros en torno a MPO-12, MPO-16 y MPO-24.
El consejo práctico es simple: no elija el cable MPO de 32 fibras sólo porque parece más preparado para el futuro-. Elíjalo sólo cuando el proveedor de su equipo, la hoja de ruta del transceptor y la arquitectura del cableado lo requieran claramente.

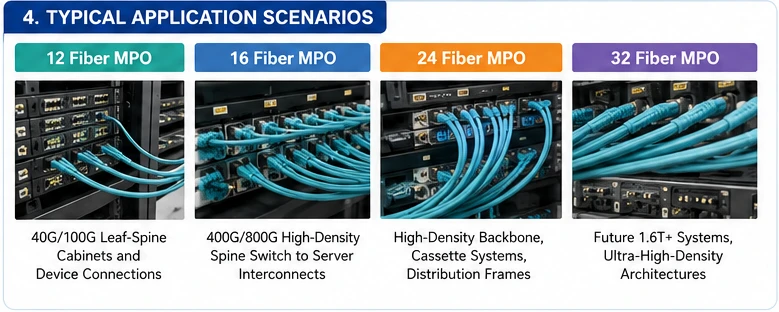

Selección de cable MPO por velocidad de red
Si su red actualmente se basa en 40G y 100G, comience con un cable MPO de 12 fibras. Es maduro, rentable-efectivo y compatible con muchos sistemas de cableado de centros de datos existentes.
Si está implementando nuevos enlaces de 400G u 800G, especialmente para IA, nube o interconexión de conmutadores de alta-densidad, verifique si su transceptor requiere 16 fibras MPO. En caso afirmativo, MPO-16 debe considerarse como la opción preferida.
Si está construyendo un sistema troncal estructurado con casetes modulares, elija un cable troncal MPO de 24 fibras. Proporciona una mayor densidad de fibra y una gestión de cables más limpia, especialmente para proyectos de centros de datos más grandes.
Si está planeando más de 800G, evalúe cuidadosamente el MPO de 24 fibras o 32 fibras. No seleccione MPO de 32 fibras solo por motivos de marketing. Úselo cuando el equipo, el módulo óptico y la hoja de ruta de infraestructura respalden claramente esa arquitectura.
¿Por qué trabajar con FOCC para soluciones de cable MPO?
FOCC proporciona conjuntos de cables MPO/MTP personalizados para aplicaciones de cableado óptico de alta-densidad, centros de datos, telecomunicaciones y FTTX. Como fabricante OEM de fibra óptica, FOCC puede admitir diferentes configuraciones de cables MPO, incluidos cables MPO de 12 fibras, cables MPO de 16 fibras, cables troncales MPO de 24 fibras, cables de conexión MPO a LC, cables de conexión MPO y conjuntos troncales personalizados de alta-densidad.
FOCC puede ayudar a los compradores a definir la estructura de cable adecuada según el número de fibras, la polaridad, el género del conector, el tipo de fibra, el material de la cubierta, la longitud, el requisito de pérdida de inserción y el estándar de embalaje. Para la adquisición basada en proyectos-, esto es más confiable que simplemente seleccionar un cable solo por el número de fibras.
Preguntas frecuentes
¿Cuál es la diferencia entre el cable MPO de 12 fibras y 16 fibras?
Un cable MPO de 12 fibras suele tener un conector de llave central-y se utiliza ampliamente en redes SR4 de 40G/100G. Un cable MPO de 16 fibras utiliza un diseño de clave de desplazamiento- diferente y comúnmente se asocia con ópticas paralelas de 400G/800G que requieren 8 carriles de transmisión y 8 de recepción.
¿Se requieren MPO de 16 fibras para 800G?
No siempre. Algunos módulos ópticos 800G pueden usar MPO-16, mientras que otros pueden usar MPO-12 dual, LC, CS u otras interfaces de conector. Se debe seleccionar el cable correcto de acuerdo con la hoja de datos del transceptor real.
¿Cuándo debo elegir un cable troncal MPO de 24 fibras?
Elija un cable troncal MPO de 24 fibras cuando necesite cableado troncal de alta-densidad, distribución de casetes modulares, rutas de cables más limpias o agregación de múltiples-enlaces en un entorno de centro de datos estructurado.
¿Se pueden utilizar juntos MPO de 12 fibras y MPO de 24 fibras?
Es posible que ambos utilicen diseños de conector de llave central-, pero no tienen la misma estructura de canal óptico. MPO-24 utiliza una disposición de fibra de doble-fila, mientras que MPO-12 utiliza una estructura de una sola fila. El uso directo sin el casete correcto o el diseño de conversión puede causar una asignación de canales incorrecta.
¿Cuál es el principal riesgo de elegir el cable MPO incorrecto?
Los principales riesgos incluyen discrepancia de polaridad, fibras no utilizadas, codificación incompatible, género de conector incorrecto, pérdida de inserción excesiva y limitaciones de futuras actualizaciones.
¿Debo utilizar un cable MPO multimodo o monomodo-?
Para enlaces de centros de datos de corto-alcance, el cable MPO multimodo OM3/OM4 es común. Para distancias más largas o módulos ópticos monomodo-, se debe seleccionar el cable MPO monomodo-OS2. El tipo de fibra debe coincidir con el transceptor óptico.
