Recepción para comprar el acero inoxidable fijó la fibra óptica mtp - cable del tronco del mtp 12 filamentos 9 micrones con nuestra fábrica. Como uno de los principales fabricantes y proveedores en China, también damos la bienvenida a los pedidos personalizados. Consulte el precio y la cotización con nosotros ahora.
● Información técnica:
Los cables de fibra MTP® Multimode de 12 fibras están diseñados para soluciones de centro de datos que soportan las tecnologías especificadas en las normas EN50173-5, ISO / IEC 24764 y TIA-942 del centro de datos.
Los cables de interconexión MTP® de 12 fibras soportan aplicaciones de centro de datos como 10-40-100 Gigabit Ethernet, Fibre Channel de 4-8-16G o InfiniBand. Se utilizan 12 cables de interconexión cableados MTP® hembra / hembra A (o C) para conectar 12 casetes de fibra MTP®. Se utilizan cables de interconexión cableados de 12 fibras MTP® hembra / hembra B como cables de conexión directa entre transceptores 40 / 100GbE. Los cables patch patch MTP® macho / hembra permiten la construcción de un canal con módulos MTP® hembra / hembra y MTP®. Cuando el cable MTP® está conectado con MTP®, uno de los conectores MTP® debe tener clavijas. Los cables de patch de 12 fibras MTP® usan cable redondeado de 3.2mm.
● Beneficios:
① Utilice para distribuir algunas o todas las fibras en un cable de troncal a otras áreas;
② Ha fijado (tipo macho) en un extremo del conector, y ningún perno (tipo femenino) en el otro extremo;
③ Opciones de MPO / MTP® en interfaz de conector de 12 ó 24 fibras;
④ 100% probado;
⑤ Cuenta de fibra disponible en fibras 12/24/36/48/72/96/144;
⑥ redonda y estructura del cable de la mini-base para eliminar sensibilidad de la curva;
⑦ Disponible en fibra monomodo (9 / 125μm), multimodo (50 o 62.5 / 125μm) y 10Gig;
⑧ Diseño de ojo de tracción opcional para adaptarse a diferentes entornos de instalación.
● Estructura de montaje Ilustración:
● Especificaciones mecánicas del cable:
| Fibra | Cinta de la chaqueta | |
OFNR | LSZH | ||
Rango mínimo de curvatura (instalación) | 8 | 3,0 mm | 3,0 mm |
12 | 3,0 mm | 3,0 mm | |
Rango mínimo de curvatura (largo plazo) | 8 | 3,0 mm | 3,0 mm |
12 | 3,0 mm | 3,0 mm | |
Máximo de tensión (instalación) | 8 | 200N | 200N |
12 | 200N | 200N | |
Máximo de tensión (largo plazo) | 8 | 80N | 80N |
12 | 80N | 80N | |
● Especificaciones físicas del cable:
| Fibra | Ronda de chaqueta | |
OFNR | LSZH | ||
Diámetro exterior del cable | 8 | 3,0 mm | 3,0 mm |
12 | 3,0 mm | 3,0 mm | |
Peso | 8 | 11.0kg / km | 11.0kg / km |
12 | 13.0kg / km | 13.0kg / km | |
temperatura de operacion | 8 | -20 ℃ a +60 ℃ | |
12 | -20 ℃ a +60 ℃ | ||
● Especificaciones de rendimiento de fibra:
Artículos | Cinta envuelta | |||
Tipo de fibra | OS1 modo único | OM1 Multimode | OM2 Multimodo | OM3 Multimodo |
Longitud de onda | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
Atenuación | 0,4 / 0,3 | 3,0 / 1,0 | 3,0 / 1,0 | 3,0 / 1,0 |
Ancho de banda | N / A | ≥200 / ≥400 | ≥160 / ≥300 | ≥1500 / ≥300 |
● La división básica de los conectores MTP®:
Tipo y color | Inserción | Óptico | Operando |
Conector MTP® Elite® de un solo modo | 0,10 dB Típico (Todas las Fibras) 0,35 dB Máximo (Fibra Única) 1 | > 60 dB (8 ° de ángulo pulido) 2 | -40 ℃ a 75 ℃ |
Conector estándar MTP® de un solo modo | 0,25 dB Típico (todas las fibras) 0,75 dB Máximo (fibra única) 1 | > 60 dB (8 ° de ángulo pulido) 2 | -40 ℃ a 75 ℃ |
Conector estándar multimodo MTP® | 0,25 dB Típico (Todas las Fibras) 0,75 dB Máximo (Fibra Única) 1,3 | > 20 dB (0 ° Flat Polished) 2,3 | -40 ℃ a 75 ℃ |
1 ensayo IL de acuerdo con IEC 61300-3-4; | |||
● Conectores de fibra óptica y color recomendados:
Tipo de cable | MTP® Elite® de un solo modo | Estándar MTP® de un solo modo | Multimodo MTP® Elite® | Multimodo MTP® Estándar |
Cinta desnuda |
Color de mostaza | Color verde | Color del aqua | Color beige |
Cinta plana Cordel | ||||
Cable Ø 2.0mm | ||||
Cable Ø 3.0mm | ||||
Cable Ø 3.6mm | ||||
Cable Ø 4.5mm | ||||
Cable Ø 5.0mm | ||||
Cable Ø 5.5mm |
● Aplicaciones típicas y mapa de cableado:
● Términos del pago y del envío:
► Entrega en 7 - 15 días hábiles;
► Cantidad de la orden mínima: 1 pedazo MOQ a petición;
► Condiciones de pago: L / C, D / A, D / P, T / T, Western Union, gramo del dinero;
► Capacidad de suministro: 5000 piezas por mes.
● Nuestra Planta Estándar:
● Cable MPO / MTP® relacionado:

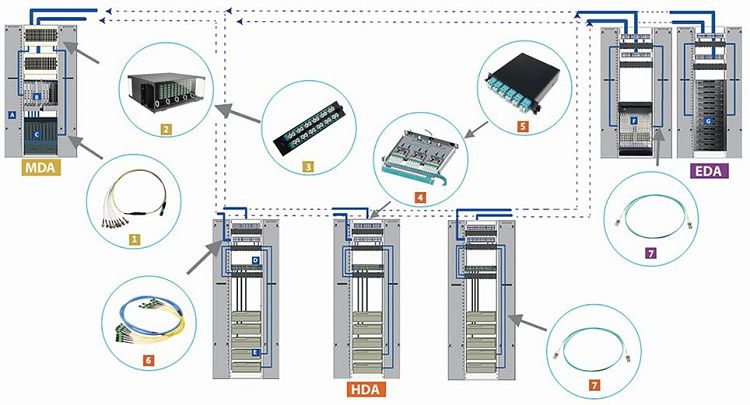

● Sistema de cableado MTP ® / MPO de alta densidad En Dada Center:
● Información de pedido:
► 1 ea para la bolsa individual estática libre con informe de la prueba;
► Conector Personalizado Consultado;
► Cable Longitud Personalizada;
Descripción del producto | Longitudes | Mapa del cable |
12 Fibra MPO / MTP® Hembra-Hembra, OS2 | 0-80 metros | Hilo recto |
12 Fibra MPO / MTP® macho-hembra, OM2 | 0-80 metros | Hilo recto |
12 Fibra MPO / MTP® Macho-Macho, OM3 | 0-80 metros | Hilo recto |
12 Fibra MPO / MTP® Hembra-Hembra, OM1 | 0-80 metros | Hilo recto B |
Nota: Las longitudes de los cables Patch MPO / MTP® se miden de extremo a extremo.
