En el acelerado-mundo de las comunicaciones por fibra óptica, la conectividad de alta-densidad es fundamental para la infraestructura de datos moderna. Con las crecientes necesidades de ancho de banda impulsadas por la computación en la nube, las redes 5G y la inteligencia artificial, las soluciones de cableado eficientes y escalables son esenciales. Los conectores MPO/MTP se han convertido en habilitadores clave, permitiendo conectar múltiples fibras ópticas en una única interfaz compacta. Esto revoluciona la transmisión de datos en entornos con restricciones de espacio-como los centros de datos. Este artículo proporciona una-exploración en profundidad de la tecnología MPO/MTP, que abarca su diseño, aplicaciones y mejores prácticas, basándose en décadas de experiencia en la industria. Ya seas ingeniero de redes o administrador de TI, comprender MPO/MTP es vital para construir redes preparadas para el futuro.
Imagine un centro de datos donde los cables MPO/MTP se entrelazan a través de bastidores de servidores, lo que permite conexiones fluidas de alta-velocidad.
Comprender los conceptos básicos: ¿Qué es MPO/MTP?
MPO/MTP se refiere a conectores de múltiples-fibras-diseñados para aplicaciones de fibra óptica de alta-densidad. MPO, o Multi-fibra Push-On, es un conector estandarizado desarrollado en la década de 1990 para satisfacer la demanda de óptica paralela en telecomunicaciones. Estos conectores albergan varias fibras-normalmente 8, 12, 24 o hasta 72-en un único casquillo rectangular, lo que permite conexiones rápidas y-sin herramientas. El mecanismo de empuje, asegurado por un pestillo, garantiza una alineación precisa sin la necesidad de roscas de tornillo o montajes de bayoneta utilizados en diseños más antiguos.
MTP es una versión mejorada de MPO, que presenta mejoras patentadas como férulas flotantes para un mejor rendimiento óptico y carcasa extraíble para facilitar las reparaciones en el campo. Si bien todos los conectores MTP cumplen con los estándares MPO, no todos los conectores MPO ofrecen las funciones avanzadas de MTP. En esencia, MPO/MTP abarca un espectro: MPO como estándar universal y MTP como variante optimizada para configuraciones de alto-rendimiento.
¿Por qué es fundamental MPO/MTP? A diferencia de los conectores de fibra única-como LC o SC, que generan desorden de cables al escalar a altas velocidades, MPO/MTP consolida las conexiones, lo que reduce el tiempo de instalación hasta en un 75 % y mejora el flujo de aire en los racks. Esta eficiencia es crucial en los centros de datos donde el espacio y la energía son limitados.

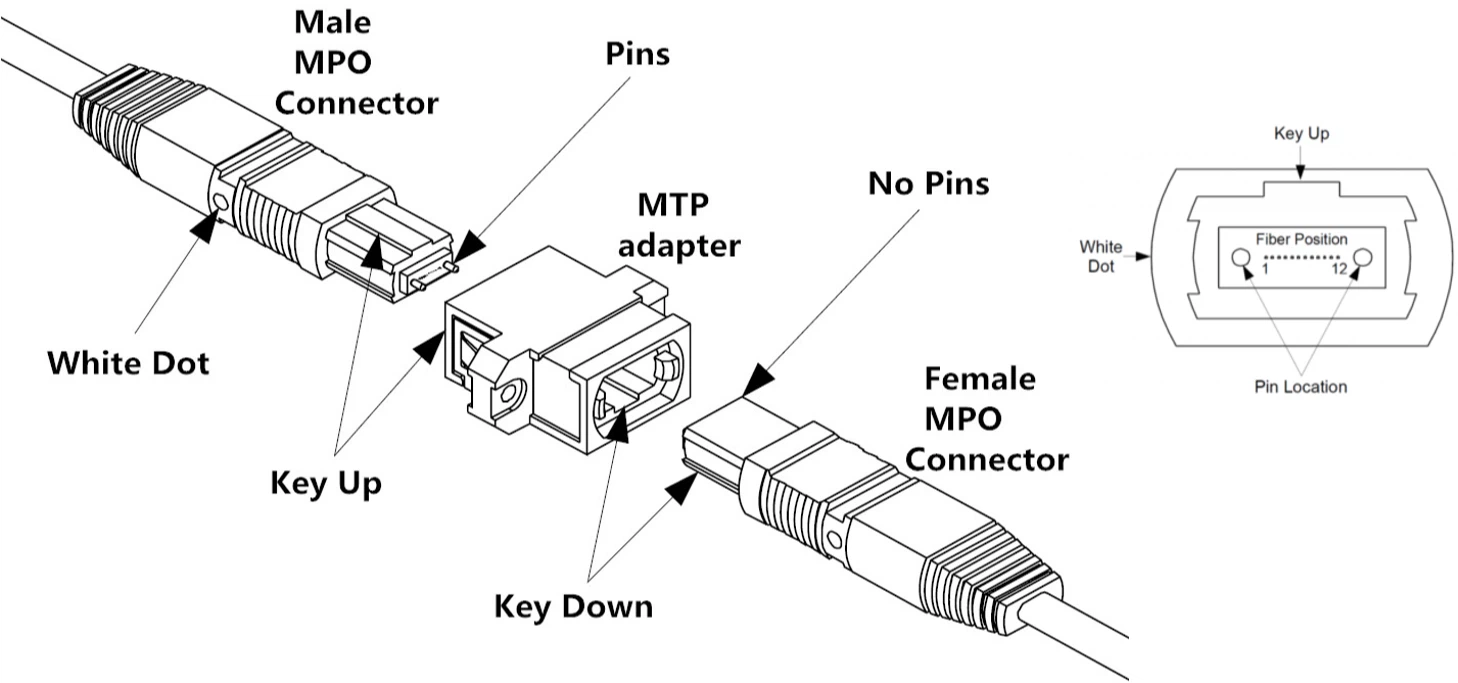

A continuación se muestra un diagrama que ilustra los componentes del conector MPO/MTP, incluidos el casquillo, las clavijas y la orientación de las teclas.
El casquillo está diseñado-con precisión para mantener tolerancias estrictas, lo que garantiza una baja pérdida de inserción (normalmente<0.35 dB for MTP) and high return loss (>60dB). Las fibras están dispuestas en una matriz lineal, con pasadores guía en conectores macho que garantizan una alineación precisa. Los conectores hembra tienen los orificios correspondientes. La orientación de la tecla-arriba/tecla-abajo evita errores, mientras que la gestión de polaridad alinea las señales de transmisión (TX) y recepción (RX).
Anatomía de un conector MPO/MTP, que muestra variantes macho/hembra, pines y alineación del adaptador.
Evolución Histórica y Estandarización de MPO/MTP
MPO/MTP se originó a finales de la década de 1980 para admitir sistemas de telecomunicaciones de alta-capacidad. El primer prototipo de MPO, presentado en 1993, admitía 12 fibras, solucionando las limitaciones de los conectores dúplex en óptica paralela. En la década de 2000, cuando surgió Ethernet de alta-velocidad, la adopción de MPO/MTP creció en las redes empresariales. Los conectores MTP mejorados, lanzados alrededor de 2005, introdujeron características como puntas de clavija elípticas para un acoplamiento más suave y una mejor facilidad de limpieza.
La estandarización garantizaba la fiabilidad. Los estándares globales definieron las dimensiones de MPO y las métricas de rendimiento, admitiendo fibras multimodo y monomodo-para transceptores de alta-velocidad. Hoy en día, MPO/MTP respalda módulos avanzados, lo que permite velocidades de datos desde 40G hasta configuraciones emergentes de 800G en redes impulsadas por IA-.
Especificaciones técnicas: Diseño interior MPO/MTP
Los conectores MPO/MTP están diseñados para ofrecer durabilidad, con especificaciones adaptadas al número de fibras, el modo y el grado de rendimiento. Las configuraciones comunes incluyen 12-fibra para aplicaciones de 40G/100G y 24 fibras para aplicaciones de 200G/400G. El paso del casquillo es de 0,125 mm para multimodo y de 0,250 mm para monomodo, con un tamaño compacto.
La siguiente tabla describe las especificaciones clave de MPO/MTP:
| Parámetro | Estándar MPO | MTP mejorado | Valores/notas típicos |
|---|---|---|---|
| Recuento de fibra | 8, 12, 24, 72 | Lo mismo, más 16 para usos específicos | 12 fibras comunes para 100G |
| Pérdida de inserción (IL) | <0.75 dB (elite: <0.35 dB) | <0.35 dB standard | Medido según los estándares de la industria. |
| Pérdida de retorno (RL) | >55 dB (multimodo) | >65 dB (pulido APC) | Garantiza errores de señal bajos |
| Ciclos de apareamiento | 200-500 | >500 | La férula de MTP extiende la durabilidad |
| Temperatura de funcionamiento | -10 grados a +60 grados | -40 grados a +85 grados | Adecuado para condiciones duras |
| Material de la virola | circonita | Lo mismo, con botas protectoras. | Polaco: PC/UPC/APC |
Esta tabla destaca la ventaja de MTP sobre MPO en rendimiento. Las abrazaderas de pasador metálico de MTP, en comparación con las de plástico de MPO, mejoran la longevidad.
Los cables MPO/MTP incluyen cables planos para conexiones troncales y arneses de conexión para la transición a conectores de una sola-fibra. Las cubiertas de cables-resistentes al fuego garantizan el cumplimiento de la seguridad en los centros de datos.
MPO frente a MTP: diferencias, ventajas y desventajas
Si bien MPO y MTP son similares, sus diferencias influyen en las decisiones de implementación. MPO es rentable-y ampliamente compatible, mientras que MTP ofrece funciones premium para aplicaciones críticas.
Aquí hay una comparación:
| Aspecto | Conector MPO | Conector MTP | Trascendencia |
|---|---|---|---|
| Diseño de pines | Alfileres de plástico-con bordes afilados | Pasadores metálicos elípticos | MTP reduce el desgaste en un 50% |
| Alojamiento | Fijo, no-removible | Extraíble para re-terminación | MTP simplifica las reparaciones |
| Pérdida de inserción | 0,5-0,75dB | 0,2-0,35dB | MTP mejor para enlaces largos |
| Costo | Más bajo | Más alto | MPO se adapta a proyectos presupuestarios |
| Ventajas | Amplia compatibilidad, asequible | Mejor alineación, alta densidad | MTP para 400G+ |
| Desventajas | Mayor variabilidad de IL, menos duradero | Mayor costo | MPO necesita limpieza frecuente |
Los puntos fuertes de MPO/MTP incluyen la escalabilidad y la facilidad de instalación, pero los errores de polaridad y los desafíos del etiquetado de alta-densidad requieren una gestión cuidadosa. La baja pérdida de inserción y la durabilidad de MTP lo hacen ideal para entornos de alto-riesgo.
Gestión de polaridad en sistemas MPO/MTP
La polaridad garantiza la alineación correcta de TX-a-RX en sistemas MPO/MTP. Las discrepancias pueden provocar fallos en los enlaces. Los estándares de la industria definen tres métodos de polaridad: Tipo A (directo-pasante), Tipo B (cruzado) y Tipo C (par-invertido).

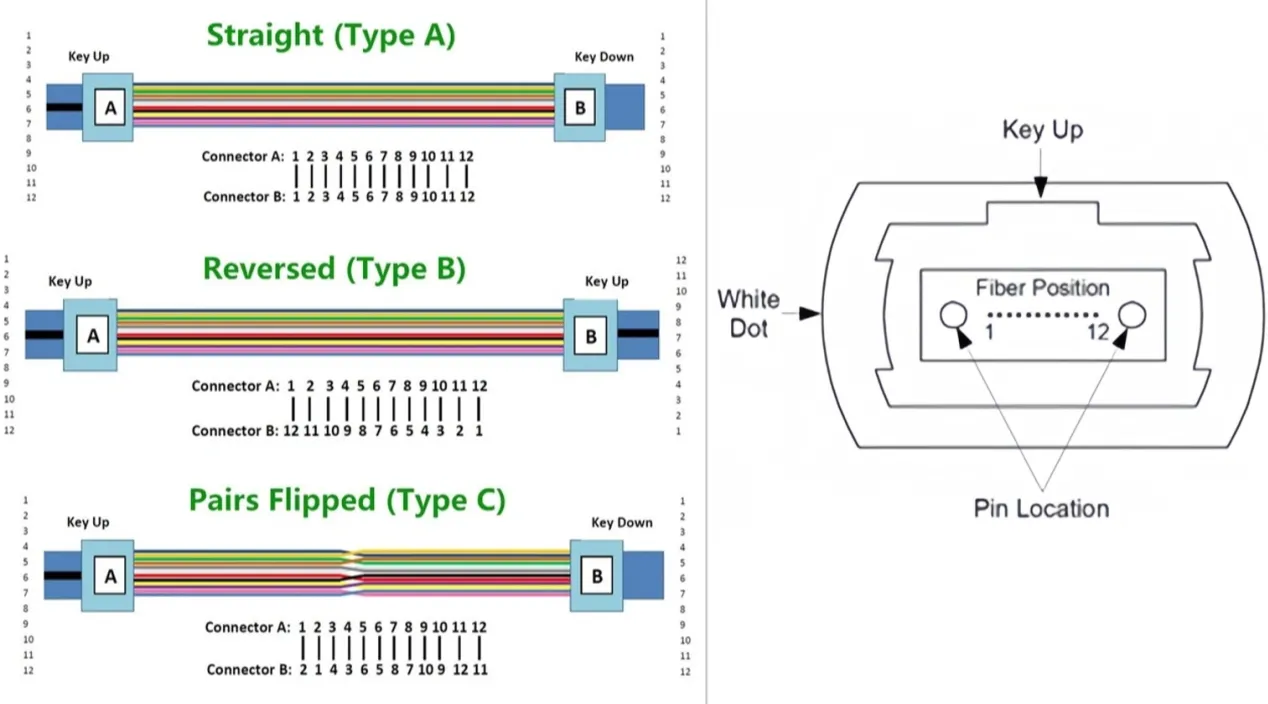

El tipo A asigna las fibras directamente (1 a 1), el tipo B las invierte (1 a 12) y el tipo C invierte los pares (1-2 con 3-4). El siguiente diagrama ilustra estas configuraciones.
Utilice etiquetas codificadas por colores-y herramientas de prueba, como reflectómetros ópticos-de dominio del tiempo, para verificar la polaridad. Para enlaces de alta-velocidad, combine troncales tipo B con cables de conexión tipo A.
Ilustración de los tipos de polaridad MPO/MTP A, B y C, que muestra el mapeo de fibra para configuraciones directas, cruzadas y de pares invertidos.
Aplicaciones de MPO/MTP en redes modernas
MPO/MTP sobresale en entornos de alto-ancho de banda. En los centros de datos, admiten arquitecturas de columna-hoja, que conectan conmutadores con transceptores. Una troncal MPO/MTP de 24-fibra puede manejar 200G bidireccional, lo que reduce el volumen del cable en un 80 % en comparación con las configuraciones de una sola fibra.
En telecomunicaciones, MPO/MTP agrega tráfico para redes 5G. En la informática de alto-rendimiento, permiten interconexiones rápidas para supercomputadoras. Las redes empresariales utilizan casetes MPO/MTP para cableado escalable y admiten actualizaciones de 10G a 400G.
Visualice los arneses MPO/MTP que alimentan los racks de servidores.
| Solicitud | Función MPO/MTP | Beneficios | Caso de uso de ejemplo |
|---|---|---|---|
| Centros de datos | Cableado troncal y de distribución | Ahorro de espacio, escalabilidad | Enlaces ascendentes de alta-velocidad |
| telecomunicaciones | Agregación de tráfico | Baja latencia para 5G | Fronthaul de red |
| HPC/IA | Enlaces ópticos paralelos | Alto rendimiento | Clústeres de computación de IA |
| Redes de campus | Cableado estructurado | Actualizaciones fáciles | Transiciones de 40G a 400G |
Mejores prácticas de instalación y mantenimiento
MPO/MTP installation demands precision. Work in a clean environment, using wipes and inspection scopes to check end-faces. Route cables with a bend radius >30 mm, asegurando con bridas.
Pasos:
Planificación: Asigne la polaridad y seleccione los cables MPO/MTP adecuados.
Terminación: Alinee las teclas y empújelas hasta que queden trabadas.
Pruebas: Verifique la pérdida de inserción y retorno con probadores especializados.
Etiquetado: Marque los conectores con números de puerto.
El mantenimiento incluye una limpieza periódica con toallitas secas y alcohol, utilizando tapones protectores. Para MTP, el pulido en campo extiende la vida útil del conector.
Problemas comunes y soluciones de la industria
Problema 1: discrepancias de polaridad
Los errores de polaridad, que afectan al 20-30 % de las instalaciones de MPO/MTP, provocan fallos en los enlaces en los sistemas de alta velocidad.
Solución (100 palabras):Simule enlaces con herramientas de gestión de polaridad antes de la instalación, asegurando que las troncales tipo A se emparejen con los cables de conexión tipo B. Utilice botas codificadas por colores-y probadores automáticos para verificar todas las fibras. Después de la-instalación, utilice reflectómetros para el mapeo-de un extremo-. Capacitar a los equipos sobre estándares de polaridad y realizar auditorías trimestrales. Los casetes etiquetados brindan claridad visual, reducen los errores en un 90 % y minimizan el tiempo de inactividad a menos de 15 minutos.
Problema 2: Alta pérdida de inserción debido a la contaminación
El polvo o la suciedad en los casquillos MPO/MTP aumentan la pérdida de inserción, lo que degrada el rendimiento de alta-velocidad.
Solución (98 palabras):Aplique protocolos de limpieza estrictos: use limpiadores de un-clic antes de acoplarlos y almacene los conectores con tapas. Limpiar con toallitas secas y alcohol, inspeccionando con microscopios. Vuelva a colocar los conectores si la pérdida excede los 0,5 dB y vuelva a realizar la prueba. Utilice conectores MPO/MTP de categoría élite-para problemas persistentes. Programe limpiezas bi-anuales y controle los entornos de los racks. Esto mantiene la pérdida de inserción por debajo de 0,2 dB, mejorando la confiabilidad del enlace.
Problema 3: Violaciones del radio de curvatura del cable
Las curvas cerradas en los cables MPO/MTP provocan pérdida de señal, lo que afecta el rendimiento.
Solución (99 palabras): Plan routes with >50 mm bend radii, using organizers and flexible cables. Verify radii during installation and monitor for vibrations. Test for losses >0,3 dB y redirigir si es necesario. Capacite a los instaladores sobre los estándares de cableado, evitando el 70 % de los problemas relacionados con las curvaturas-y garantizando 20+ años de vida útil del cable.
Conclusión
Los conectores MPO/MTP combinan innovación y confiabilidad y admiten redes de alta-velocidad de 40G a 800G. Su diseño multi-fibra reduce el desorden y permite la escalabilidad, lo que los hace esenciales para la infraestructura moderna. Al dominar la polaridad, la limpieza y la instalación, las redes pueden lograr un rendimiento incomparable.
Glosario
Contera: Manguito que alinea fibras ópticas en un conector.
Pérdida de inserción (IL): Reducción de potencia cuando la luz pasa a través de un conector, en dB.
Pérdida de retorno (RL): Luz reflejada de regreso a la fuente, minimizando la interferencia de la señal.
Modo multimodo/modo único-: tipos de fibra para aplicaciones de corto- o largo-alcance.
Transceptor: Dispositivo que convierte señales eléctricas a ópticas para conectividad de red.
Reflectómetro: Herramienta de análisis de enlaces de fibra mediante la detección de reflejos.
Óptica paralela: Transmisión de datos a través de múltiples fibras simultáneamente.
