Utilice undirecto-a través del cable Ethernetpara casi todas las conexiones modernas y opte por uncable cruzado de ethernetsolo cuando estás vinculando directamente dos dispositivos similares que no son compatibles con Auto MDI-X. Para una red doméstica o de oficina típica hoy en día, eso significa-cables de conexión directos para casi todos los conmutadores, enrutadores, paneles de conexiones, puntos de acceso, cámaras IP y enlaces de estaciones de trabajo. El cable cruzado es la excepción, no el predeterminado.
La razón por la que esta pregunta sigue siendo importante no es la categoría del cable, como Cat5e o Cat6. Es el orden del cableado en los dos extremos del RJ45. Comprender esa diferencia le ahorra tiempo real cuando está solucionando problemas con un interruptor antiguo sin luz de enlace, terminando su propio cable o decidiendo qué comprar para una nueva instalación.
¿Directo-directo o cruzado?
Utilice uncable directo-a través del cablecuando conectas dosdiferentetipos de dispositivos:
- Computadora para cambiar
- Puerto LAN de computadora o enrutador para cambiar
- Panel de conexión al interruptor o panel de conexión al tomacorriente de pared
- Cámara IP o punto de acceso a un switch PoE
- Impresora para cambiar
Utilice uncable cruzadosólo cuando conectas directamente dossimilarDispositivos, especialmente los más antiguos, sin cambios intermedios:
- Computadora a computadora
- Cambiar a cambiar (modelos más antiguos)
- De enrutador a enrutador o de concentrador a concentrador
- Cualquier dispositivo 10/100 heredado con Auto MDI-X deshabilitado o no compatible
Si ambos dispositivos son razonablemente modernos y admiten Auto MDI-X, cualquiera de los cables funcionará porque el puerto fija el cableado internamente. Así que, en caso de duda, compre directamente-. Es la opción más segura, más barata y mucho más común. Si desea obtener un desglose completo del nivel de configuración de pines-de la variante cruzada específicamente, lo cubrimos en nuestra guía dedicada a laDistribución de pines del cable LAN cruzado y cuándo aún necesita uno.
Qué es un cable Ethernet directo-
Un cable directo-mantiene el mismo orden de cableado en ambos extremos. El pin 1 se conecta al pin 1, el pin 2 al pin 2, el pin 3 al pin 3, y así sucesivamente hasta el pin 8. Los pares de cables pasan directamente de un conector al otro, de donde proviene el nombre.
Un cable directo-se termina de la misma manera en ambos extremos, usando T568A en ambos extremos o T568B en ambos extremos. En la práctica, T568B-a-T568B es el esquema más utilizado en instalaciones comerciales y residenciales de América del Norte, aunqueT568A y T568B están permitidos según los estándares de cableado ANSI/TIA-568.2-D.y ofrecen un rendimiento eléctrico idéntico cuando se utilizan de forma constante. Lo único que importa es que ambos extremos coincidan.
Este es el cable que utilizará para la inmensa mayoría de un trabajo de cableado estructurado: computadoras portátiles y de escritorio a conmutadores, enrutadores a conmutadores, conmutadores a paneles de conexión y dispositivos PoE, como cámaras y puntos de acceso, a un conmutador PoE.
Qué es un cable Ethernet cruzado
Un cable cruzado utiliza deliberadamente cableado diferente en cada extremo para que dos dispositivos similares puedan comunicarse directamente. En lugar de mantener cada pin en su lugar, intercambia los pares de transmisión y recepción. La forma común de construir uno es T568A en un extremo y T568B en el otro.
Para Ethernet de 10/100 Mbps (10BASE-T y 100BASE-TX), el intercambio significativo ocurre entre los pines 1 y 3, y entre los pines 2 y 6, porqueesos estándares utilizan un par dedicado para transmisión y uno para recepción en cada dirección. Conectar dos puertos del mismo-tipo a estas velocidades requiere cruzar el par de transmisión de cada dispositivo con el par de recepción del otro, que es exactamente lo que hace mecánicamente el cable cruzado.
Aquí hay un detalle que muchas guías omiten:1000BASE-T (Gigabit) no funciona de la misma manera.Gigabit y más rápido utilizan los cuatro pares para la transmisión bidireccional simultánea, por lo que no hay pares fijos de transmisión y recepción para intercambiar. Esto es parte de por qué los cables cruzados han desaparecido en gran medida del uso diario y por qué Auto MDI-X se convirtió en estándar.
Hoy en día, los cables cruzados todavía ganan su lugar en situaciones específicas: conmutadores y concentradores 10/100 heredados, equipos de control industrial más antiguos, mesas de laboratorio donde se estudia el cableado Ethernet o cualquier puerto con Auto MDI-X apagado o no disponible.

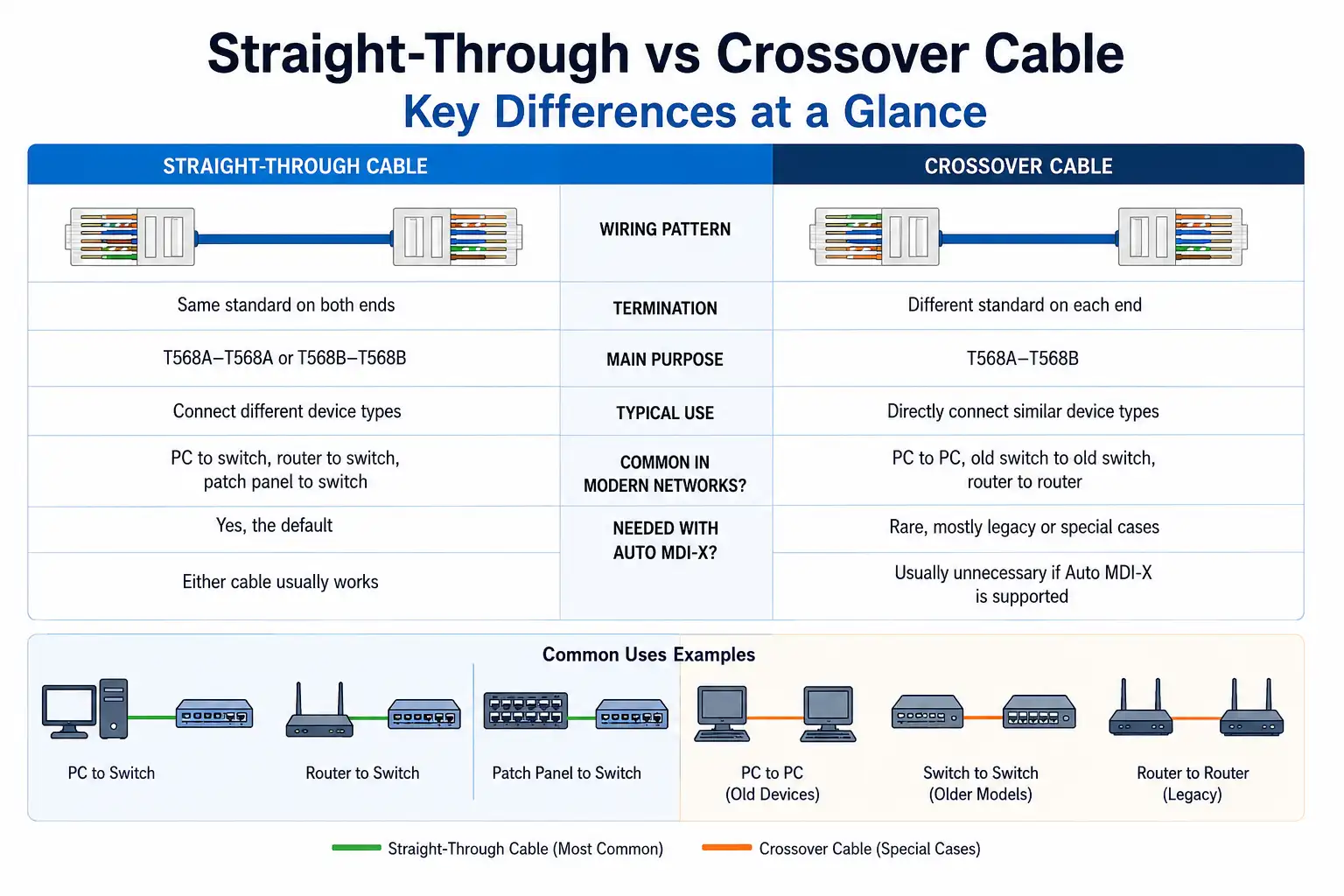

Diferencias clave de un vistazo
| Característica | Directo-a través del cable | Cable cruzado |
|---|---|---|
| Patrón de cableado | Mismo estándar en ambos extremos. | Estándar diferente en cada extremo |
| Terminación común | T568A–T568A o T568B–T568B | T568A–T568B |
| Propósito principal | Conecte diferentes tipos de dispositivos | Conecte directamente tipos de dispositivos similares |
| Uso típico | PC para cambiar, enrutador para cambiar, panel de conexión para cambiar | PC a PC, viejo interruptor a viejo interruptor |
| ¿Común en las redes modernas? | Sí, el valor predeterminado | Casos raros, en su mayoría heredados o especiales |
| ¿Se necesita con Auto MDI-X? | Cualquiera de los dos cables suele funcionar | Generalmente innecesario si se admite Auto MDI-X |
La conclusión más práctica es que el cablecategoría(Cat5e, Cat6, Cat6A) no le dice nada sobre si un cable es directo-o cruzado. La categoría describe el rendimiento y el ancho de banda. Directo-frente a cruzado describe el orden del cableado RJ45. Son elecciones independientes. Si todavía estás decidiendo qué categoría comprar, nuestra comparación deCable Cat5e frente a Cat6explica las compensaciones-de rendimiento.

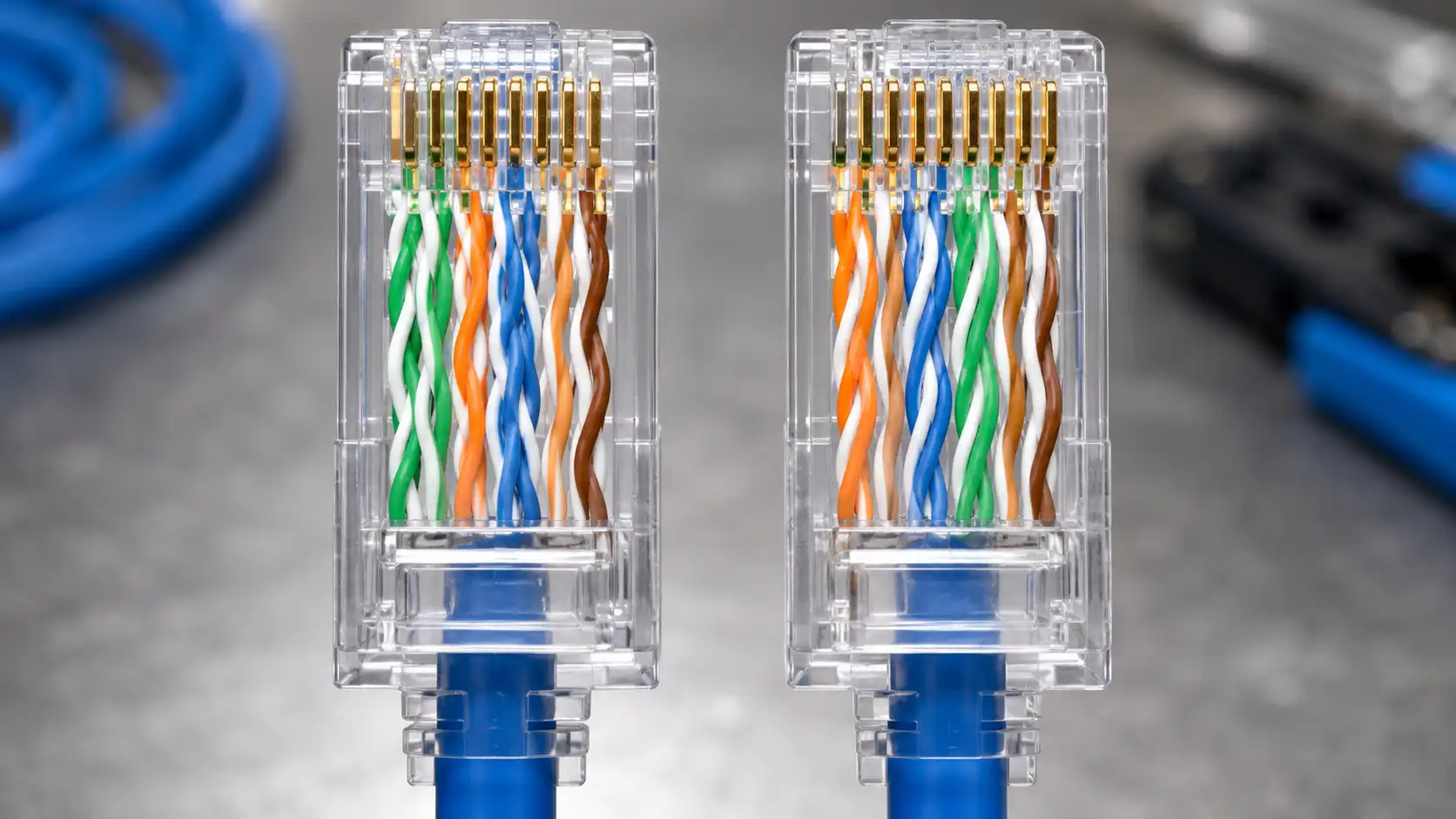

Explicación de los pines de T568A y T568B
Para entender ambos tipos de cables, necesita los dos estándares de color RJ45. Sólo se diferencian en la posición de los pares naranja y verde.
Código de color T568A
| Alfiler | Color del cable |
|---|---|
| 1 | Blanco/Verde |
| 2 | Verde |
| 3 | Blanco/Naranja |
| 4 | Azul |
| 5 | Blanco/Azul |
| 6 | Naranja |
| 7 | Blanco/Marrón |
| 8 | Marrón |
Código de color T568B
| Alfiler | Color del cable |
|---|---|
| 1 | Blanco/Naranja |
| 2 | Naranja |
| 3 | Blanco/Verde |
| 4 | Azul |
| 5 | Blanco/Azul |
| 6 | Verde |
| 7 | Blanco/Marrón |
| 8 | Marrón |
Un cable directo-utiliza el mismo estándar en ambos extremos, por ejemplo, T568B en ambos. Un cable cruzado utiliza un estándar en un extremo y el otro en el extremo opuesto, T568A a T568B. Tenga en cuenta que los pines 4, 5, 7 y 8 son idénticos en ambos estándares. Al terminar sus propios enchufes, un engarzado cuidadoso y una verificación con un probador son lo que separan un enlace confiable de uno intermitente; Si eres nuevo en el engarzado, sigue un método-a-paso, como nuestroGuía de engarzado RJ45 Cat5e.
¿Los dispositivos modernos todavía necesitan cables cruzados?
Para la mayoría de las conexiones, no. La razón es Auto MDI-X, una característica integrada en la gran mayoría de los puertos Ethernet actuales. Auto MDI-X permite que un dispositivo detecte si el cable es directo-o cruzado y ajuste sus pares de transmisión y recepción internamente, por lo que un conmutador, enrutador o adaptador de red moderno normalmente funciona con cualquiera de los cables.
Esto no es una afirmación de marketing del proveedor, está en la norma. MDI/MDI-X automático se define enIEEE 802.3, Cláusula 40.4.4 (Configuración automática MDI/MDI-X), y su propósito explícito es eliminar la dependencia de cables cruzados al conectar dispositivos similares. Una advertencia importante del estándar: para que Auto MDI-X funcione correctamente, la velocidad del puerto y el dúplex deben configurarse en negociación automática.
Entonces, ¿cuándo sigue siendo importante el cable cruzado? Considéralo cuando estés:
- Conexión de conmutadores o concentradores 10/100 antiguos entre sí
- Trabajar con equipos industriales heredados o puertos MDI/MDI{0}}X fijos
- Tratar con un puerto donde Auto MDI-X está deshabilitado
- Estudiar o probar{0}}en banco el cableado Ethernet
Para compras e instalaciones normales, elija cables de conexión directos-de calidad, a menos que tenga un motivo específico y conocido para no hacerlo.
Cómo identificar el cable que ya tienes
Hay tres formas fiables de distinguir-directamente un cruce.
1. Compare los colores de los cables RJ45
Sostenga ambos conectores uno al lado del otro, con los clips mirando hacia afuera y los contactos dorados hacia arriba. Lea el orden de los colores de izquierda a derecha. Si ambos extremos coinciden, es directo-. Si un extremo sigue al T568A y el otro al T568B, es un cruce.

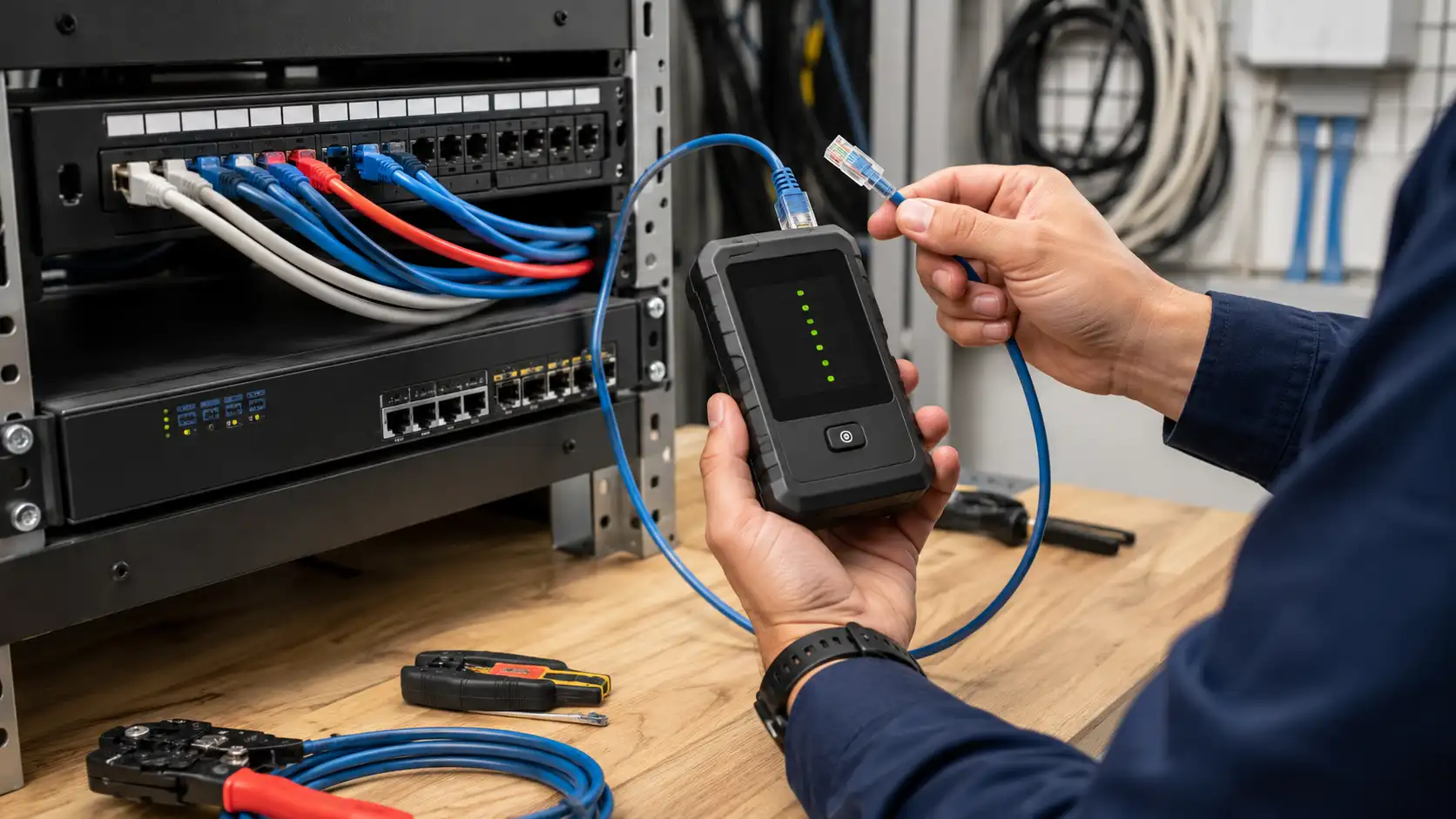

2. Utilice un probador de cables
Un probador de cables Ethernet básico muestra si cada pin se asigna directamente o se cruza, y es el método más confiable para tramos instalados o cables que no se pueden inspeccionar visualmente. Un buen probador también detecta cables abiertos, cortocircuitos, pares invertidos y pares divididos, que es exactamente el tipo de falla que una verificación visual no detecta. Si está armando un kit de campo, nuestra descripción general de unLocalizador visual de fallas y equipo de prueba básico.cubre el lado de herramientas con más profundidad.
3. Revisa la etiqueta o el embalaje
Algunos cables cruzados están marcados como "cruzado", "X-sobre" o "cruzado". Los cables de conexión estándar suelen ser-directos, pero una etiqueta no es una garantía. Cuando la conexión sea importante, verifique la configuración de pines con un probador en lugar de confiar en la impresión.
Un ejemplo de solución de problemas de campo
Un escenario común-en el mundo real: estás conectando dos conmutadores en un bastidor de laboratorio antiguo y la luz de enlace nunca se enciende. Antes de cambiar el hardware, resuelva primero el problema del cable. Pruebe con un cable-directo-en buen estado. Si el conmutador moderno admite Auto MDI-X, se ajustará y aparecerá el enlace, que inmediatamente le indicará que el problema fue el cable original, no el puerto. Si ambos conmutadores son unidades 10/100 realmente antiguas y Auto MDI-X no está disponible, un cable cruzado puede ser exactamente lo que necesita el par.
Cuando el enlace aún falla con un cable de confianza, colóquele un probador. El clásico culpable en un cable terminado-en mano es un par dividido: la continuidad parece buena entre pines, pero la geometría del par es incorrecta, por lo que el enlace negocia a una velocidad más baja o cae bajo carga. Esa única lectura de prueba ahorra mucho más tiempo que adivinar.
Errores comunes que se deben evitar
Categoría de cable confusa con tipo de cableado
Un cable Cat6 puede ser directo-o cruzado, al igual que Cat5e y Cat6A. La categoría tiene que ver con el rendimiento. El tipo de cableado depende del orden de los pines. Nunca asumas que uno te dice el otro.
Mezclando T568A y T568B por accidente
Poner T568A en un extremo y T568B en el otro crea un cable cruzado. Eso está bien si así lo pretendías, pero es un error involuntario frecuente en los cables de conexión estándar. Para un cable normal, utilice el mismo estándar en ambos extremos.
Desenroscar demasiado el conector
Ethernet se basa en pares trenzados para controlar las interferencias. Mantenga los pares trenzados lo más cerca posible del enchufe. Según la guía ANSI/TIA, el objetivo práctico de desenrosque en la terminación es de aproximadamente 13 mm (0,5 pulgadas). El exceso de torsión degrada el rendimiento y el daño se nota más a velocidades Gigabit.
Suponiendo que Auto MDI-X solucione todo
Auto MDI-X corrige el cableado directo-contra el cableado cruzado. No repara un cable defectuoso. Los pares divididos, los engarzados deficientes, los conductores dañados o la asignación de pines incorrecta seguirán provocando fallas o enlaces degradados independientemente de Auto MDI-X.
Ignorar la clasificación de la chaqueta en recorridos permanentes
Para cableado en-pared o pleno-espacio, el tipo de cableado es solo una decisión. Utilice la clasificación de cubierta correcta, como contrahuella o plenum, cuando sea necesario, y siga los códigos de construcción locales en lugar de una regla-talla-que sirve para todos.
Lista de verificación de solución de problemas
Si un enlace Ethernet no funciona, revíselo antes de reemplazar el equipo:
- Revisa las luces de enlace.¿Sin luz? Comience con un cable-directo-en buen estado.
- Confirme el par de dispositivos.¿Está conectando dos dispositivos similares directamente, como un conmutador a un conmutador o una PC a una PC?
- Consulta la compatibilidad con Auto MDI-X.Si uno o ambos dispositivos son antiguos, es posible que se requiera un cable cruzado.
- Pruebe el cable.Verifique la continuidad de los pines y el mapeo de pares, y busque específicamente pares divididos.
- Inspeccione los conectores.Busque engarzados deficientes, contactos doblados o una cubierta dañada.
- Consultar velocidad de negociación.Un cable marginal puede conectarse a una velocidad más baja o caer de forma intermitente.
Si el mismo par de dispositivos funciona con un cable diferente, el problema es el cable original. Si ninguno de los cables funciona, observe la configuración del puerto, la configuración del dispositivo o una falla de hardware.
¿Qué cable para qué conexión?
| Tu conexión | Cable recomendado | Notas |
|---|---|---|
| PC para cambiar | Directo-de paso | LAN moderna estándar |
| LAN del enrutador para cambiar | Directo-de paso | enlace más común |
| Cambiar para cambiar (moderno) | El acceso directo-normalmente funciona | Auto MDI-X lo maneja |
| Cambiar a cambiar (antiguo 10/100) | Puede ser necesario un cruce | Verifique primero el soporte de puertos |
| De PC a PC (NIC heredadas) | cruce | Enlace heredado directo |
| Cámara PoE a conmutador PoE | Directo-de paso | Utilice la categoría y calificación correctas |
¿Qué cable debería comprar?
Para casi todas las redes, compre cables de conexión Ethernet-directos. Manejan computadoras, conmutadores, enrutadores, puntos de acceso, cámaras IP, impresoras y paneles de conexión. Haga coincidir la categoría con sus necesidades de rendimiento:
- Cat5e:bien para muchas conexiones Gigabit Ethernet básicas
- Cat6:una opción común para redes domésticas y de oficina
- Cat6A:mejor para un mayor-rendimiento y enlaces con capacidad 10G-en distancias admitidas más largas
- Cable blindado:útil en entornos de alta-interferencia cuando está correctamente conectado a tierra
- Cable clasificado-para exterior o plenum/elevador-:elegido por el medio ambiente y el código de construcción local
Solo compre o fabrique un cable cruzado cuando tenga un motivo claro, como conectar directamente dispositivos similares más antiguos o solucionar problemas de una configuración heredada. Si está sopesando categorías más altas para una instalación-preparada para el futuro, nuestro desglose deCat6 frente a Cat7 frente a Cat8cubre donde el costo adicional está justificado, y nuestro más amplio
Tipos de cables Ethernet y guía de compraayuda a hacer coincidir un cable con el trabajo.
Preguntas frecuentes
P: ¿Cat6 es directo-o cruzado?
R: Tampoco por definición. Cat6 es una categoría de rendimiento. Un cable Cat6 se puede conectar directamente-o cruzado. Casi todos los cables de conexión Cat6 que compras son directos-.
P: ¿Puedo utilizar un cable cruzado como cable Ethernet normal?
R: A menudo sí, en equipos modernos. Si al menos un dispositivo admite Auto MDI-X, se adaptará a un cable cruzado y el enlace funcionará. En equipos más antiguos sin Auto MDI-X, es posible que un cable cruzado en una función directa-no se conecte.
P: ¿Necesito un cable cruzado para conectar dos interruptores?
R: Normalmente no. La mayoría de los conmutadores actuales admiten Auto MDI-X, por lo que un cable directo-funciona entre conmutadores. Es posible que aún necesites un cable cruzado para conmutadores 10/100 muy antiguos con Auto MDI-X no disponible.
P: ¿Los dispositivos Gigabit Ethernet necesitan cables cruzados?
R: Ningún. 1000BASE-T utiliza los cuatro pares bidireccionalmente y no hay pares fijos de transmisión y recepción para intercambiar. Combinados con el casi-Auto MDI-X casi universal, los enlaces Gigabit utilizan cables directos-.
P: ¿Una cámara PoE necesita un cable cruzado?
R: No. Una cámara PoE a un conmutador PoE es una conexión directa-. Concéntrese en utilizar la categoría de cable y la clasificación de cubierta correctas para la instalación en lugar del tipo de cableado.
Resumen
La diferencia entre un cable directo-y un cable cruzado se reduce al orden del cableado RJ45, no a la categoría del cable. Un cable directo-utiliza el mismo estándar en ambos extremos y es el predeterminado para prácticamente todas las conexiones Ethernet modernas. Un cable cruzado utiliza diferentes estándares en cada extremo y existe principalmente para conectar directamente dispositivos similares, especialmente los más antiguos sin Auto MDI-X.
Para una red doméstica u oficina moderna, los cables de conexión-directos cubrirán casi todo. Reserve cables cruzados para equipos antiguos, enlaces directos de dispositivo-a-dispositivo o trabajos de laboratorio. En la práctica, el flujo de trabajo es sencillo: identificar el par de dispositivos, verificar si se admite Auto MDI-X, verificar la configuración de pines con un probador cuando algo falla y hacer coincidir la categoría y clasificación del cable con el entorno.
