Explicación de los estándares PoE: 802.3af frente a 802.3at frente a 802.3bt

Power over Ethernet (PoE) permite que un solo cable Ethernet transporte datos de red y alimentación de CC. Para cualquiera que especifique un conmutador PoE, un inyector, una cámara IP, un punto de acceso inalámbrico, un teléfono VoIP o un dispositivo de automatización de edificios-, el estándar PoE es el detalle que decide dos cosas: cuánta energía recibe realmente el dispositivo y si su equipo funcionará en conjunto.

• 802.3af (PoE)alimenta dispositivos de bajo consumo-, hasta 15,4 W en el puerto del conmutador.
• 802.3at (PoE+)Cubre dispositivos de potencia media-, hasta 30 W por puerto.
• 802.3bt (PoE++, también llamado 4PPoE)Admite dispositivos de alta-potencia a través de niveles de potencia de Tipo 3 y Tipo 4, hasta 90 W por puerto.

Cuál necesitas se reduce a tres números trabajando juntos: la potencia máxima que consume tu dispositivo alimentado, la salida por puerto de tu conmutador o inyector y el presupuesto total de PoE compartido entre todos los puertos. Si se equivoca cualquiera de esas opciones, los dispositivos se iniciarán en modo degradado, se desconectarán bajo carga o nunca se encenderán.

802.3af frente a 802.3at frente a 802.3bt

Si solo lees una sección, lee esta. La siguiente tabla es la forma más rápida de hacer coincidir un estándar con una clase de potencia y una carga de trabajo típica.

Aparecen dos cifras para cada estándar por una razón: la potencia que sale del interruptor (PSE) es mayor que la potencia que llega al dispositivo (PD), porque parte se pierde en forma de calor en el cobre. Cuando comparas dispositivos, la columna PD es la que importa. Los valores de potencia están definidos por los estándares IEEE 802.3af, 802.3at y 802.3bt; la estructura de clases y el techo de PD de 71,3 W para el Tipo 4 siguen lasPrograma de certificación PoE de la Alianza Ethernet, que prueba la interoperabilidad de los productos según esas cláusulas.

¿Qué son los estándares PoE?

PoE significa Alimentación a través de Ethernet: el mismo cable-par trenzado transporta datos y alimentación de CC a un dispositivo conectado. Esto es útil dondequiera que una toma de CA separada sea incómoda o costosa, como en un techo, una pared exterior, una puerta o un poste de cámara. Puedes ver la amplitud dedonde se utiliza PoE en instalaciones reales, desde vigilancia hasta cobertura inalámbrica y puntos finales-de edificios inteligentes.

Cada enlace PoE tiene dos funciones:

• Equipo de suministro de energía (PSE)suministra la energía. Suele ser un conmutador PoE o un inyector PoE.
• Dispositivo alimentado (PD)lo recibe. Los PD comunes incluyen cámaras IP, puntos de acceso inalámbrico, teléfonos VoIP, lectores de control de acceso-, intercomunicadores, sensores y algunos clientes ligeros.

El punto que hace tropezar a la gente: la potencia impresa en un puerto de conmutador es la salida PSE, no la que llega al dispositivo. Después de la pérdida del cable, un puerto PoE+ de 30 W entrega aproximadamente 25,5 W al PD. Esa brecha es exactamente la razón por la que los estándares PoE publican ambos números.

Clases PoE: cómo se asignan los tipos 1 a 4 a las clases 0 a 8

El tipo y la clase están relacionados pero son diferentes. ElTipo(1 a 4) le indica qué generación estándar se aplica. Elclase(0 a 8) es la forma en que PSE y PD negocian la potencia suficiente, por lo que un dispositivo-de bajo consumo no reserva el presupuesto de un puerto completo.Las clases PoE se definen en ocho nivelesvinculados a los estándares de la siguiente manera.

Por qué esto es importante en la práctica: la clasificación es lo que permite que un conmutador de 24 puertos con un presupuesto total modesto alimente una combinación de cámaras de clase 2 y puntos de acceso de clase 4 sin agotarse. El conmutador asigna cada puerto a su clase negociada en lugar de reservar la máxima potencia en todas partes. Cuando dimensione un sistema, planifique la clase que cada dispositivo realmente solicita, no el número más alto que el puerto podría proporcionar en teoría.

802.3af PoE: lo mejor para dispositivos-de bajo consumo

IEEE 802.3af es el estándar principal original y suministra hasta 15,4 W desde la fuente y aproximadamente 12,95 W en el dispositivo. Cubre cómodamente teléfonos VoIP, cámaras IP fijas de interior, lectores de control de acceso-simples, sensores de bajo-consumo y puntos de acceso básicos.

Cuando 802.3af se queda sin espacio es cuando un dispositivo agrega una función que consume mucha energía. Un teléfono de escritorio simple está bien con 802.3af, pero el mismo modelo con una pantalla de video o un puerto de carga USB puede necesitar PoE.+. Del mismo modo, una cámara fija interior funciona con 802.3af, pero agrega un calentador, iluminadores infrarrojos o un motor y el presupuesto se acaba. Como regla general para los instaladores: si un dispositivo tiene una pantalla, un calentador, un motor o más de una radio, supongamos que ha superado el estándar 802.3af.

802.3at PoE+: la base práctica para las redes modernas

IEEE 802.3at, o PoE+, aproximadamente duplica la potencia utilizable en comparación con 802.3af y se ha convertido en el valor predeterminado sensato para nuevas implementaciones. La razón es más concreta que aspiracional: la mayoría de los puntos de acceso actuales, los lectores de control de acceso de video-y las cámaras de mayor-resolución ahora consumen más de lo que 802.3af puede ofrecer de manera segura, por lo que PoE+ brinda el margen que evita que esos dispositivos funcionen con poca potencia.

PoE+ se adapta bien a puntos de acceso de doble-banda y Wi-Fi 6, cámaras de seguridad con conjuntos de funciones más completas, videoteléfonos y paneles de control de acceso-. Aunque todavía tiene un techo. Algunos puntos de acceso-Wi-Fi 6E y Wi-Fi 7 de gama alta, cámaras PTZ para exteriores, pantallas más grandes y ciertos dispositivos de construcción necesitan 802.3bt para alcanzar el rendimiento completo. La cantidad de energía varía según el modelo y el modo de función, por lo que, para la compra de un nuevo conmutador que debe durar varios ciclos de actualización, confirme si los puntos de acceso en su hoja de ruta desactivan las radios o los puertos USB cuando se ejecutan en PoE.+.

802.3bt PoE++ (4PPoE): tipo 3 frente a tipo 4

IEEE 802.3bt es el estándar de alta-potencia, comercializado como PoE++, 4PPoE o PoE de 4 pares. Existe para dispositivos que simplemente necesitan más de lo que 802.3at puede proporcionar y viene en dos niveles:

• Tipo 3suministra hasta 60 W en la fuente y aproximadamente 51 W en el dispositivo.
• Tipo 4suministra hasta 90 W en la fuente y aproximadamente 71,3 W en el dispositivo.

El cambio definitorio es que 802.3bt se alimenta a través de los cuatro pares trenzados, mientras que antes PoE usaba dos. Distribuir la corriente entre cuatro pares es lo que hace que el vataje más alto sea práctico y reduce el calentamiento que de otro modo causaría la entrega de dos-pares a estos niveles de potencia. Ese es también el origen del nombre "PoE de 4 pares".

Las cargas típicas de 802.3bt incluyen múltiples-radio y puntos de acceso inalámbrico-de alta gama, cámaras PTZ, dispositivos exteriores con calentadores, iluminación LED, controles-de edificios inteligentes, señalización digital, clientes ligeros y puertas de enlace de IoT industriales. Una advertencia para los compradores de conmutadores: si un dispositivo especifica 802.3bt, no asuma que un conmutador PoE+ funcionará tranquilamente. El dispositivo puede encenderse pero deshabilitar funciones, reiniciarse cuando la carga alcanza su punto máximo o comportarse de manera errática en lugar de fallar limpiamente.

PoE, PoE+, PoE++ y denominación de proveedores

La denominación es donde comienza la mayor parte de la confusión. Los estándares son IEEE 802.3af, 802.3at y 802.3bt, pero las páginas de productos incluyen etiquetas de marketing: PoE, PoE+, PoE++, 4PPoE, Ultra PoE, High-PoE de alta potencia, UPOE y términos de proveedores similares. Estos no se aplican de manera consistente. El "PoE++" de un fabricante es de 60 W Tipo 3; el otro es 90 W Tipo 4. Algunos esquemas propietarios no se comportan exactamente como PoE basado en estándares-, que es precisamente el problema quePrograma de certificación PoE de la Alianza Ethernetfue creado para resolver mediante el etiquetado de productos que interoperan con el estándar IEEE.

Para tomar decisiones de compra, ignore el nombre comercial y confirme estos siete detalles:

• Estándar IEEE: 802.3af, 802.3at o 802.3bt
• Tipo PoE: Tipo 1, 2, 3 o 4
• Salida de energía por-puerto
• Presupuesto total de PoE del switch
• El requisito de entrada del dispositivo alimentado
• Categoría de cable y condiciones de instalación.
• Si el dispositivo espera PoE activo o PoE pasivo

PoE activo frente a PoE pasivo

Active PoE es un PoE basado en estándares-. Antes de aplicar plena potencia, la fuente ejecuta un protocolo de enlace para confirmar que hay un dispositivo PoE real conectado. Cisco describe cómo esopaso de detección y clasificaciónfunciona, incluida la resistencia característica que busca el PSE para que nunca active por error un dispositivo que no sea-PoE.

PoE pasivo omite esa negociación y simplemente coloca un voltaje fijo, como 24 V, 48 V o 54 V, en el cable. Debido a que no hay protocolo de enlace, el PoE pasivo no es automáticamente compatible con el PoE IEEE basado en estándares-y conectar una fuente pasiva al dispositivo incorrecto puede dañarlo. La regla de ingeniería segura es estricta: a menos que la hoja de datos del dispositivo indique explícitamente que acepta PoE pasivo con ese voltaje y distribución de pines exactos, no lo conecte a una fuente pasiva.

Modo A frente a Modo B y pares alimentados

PoE puede suministrar energía a diferentes pares de cables dentro del cable.Modo Aenvía energía a los pares que también transportan datos;Modo Butiliza los pares de repuesto en Ethernet 10/100. Con PoE activo basado en estándares-rara vez se elige un modo manualmente, porque un PD compatible está diseñado para aceptar energía de una fuente compatible de cualquier manera.

Donde el Modo A y el Modo B siguen siendo importantes es en el complicado punto medio: leer las especificaciones del inyector, solucionar problemas de equipos de dos-pares antiguos y trabajar con PoE pasivo, donde la polaridad y la distribución de pines no se negocian por usted. En los enlaces gigabit modernos, los cuatro pares transportan datos, y 802.3bt también usa los cuatro para energía, que es otra razón por la que se le llama PoE de 4 pares. Los errores aquí generalmente aparecen como un dispositivo que se alimenta desde un interruptor pero no desde un inyector en particular, lo cual es una falta de coincidencia de modo o pin en lugar de un dispositivo defectuoso.

Cómo calcular su presupuesto de energía PoE

Un conmutador con muchos puertos PoE no necesariamente puede ofrecer la máxima potencia en todos ellos a la vez. El presupuesto total de PoE es un número separado y más pequeño que "puertos × vatios máximos", y es la cifra que determina cuántos dispositivos reales puede ejecutar.

Una fórmula de tamaño viable es:

Presupuesto PoE requerido ≈ (suma de todos los consumos de energía del dispositivo) × (1 + espacio libre)

Utilice entre un 20 % y un 30 % de espacio libre para absorber la irrupción durante el encendido-, los puertos futuros y la reducción térmica en racks calientes. Dos ejemplos resueltos dejan clara la diferencia.

Ejemplo A, de tamaño insuficiente:un conmutador PoE+ de 16 puertos con un presupuesto total de 150 W, que alimenta ocho puntos de acceso de 18 W cada uno. La demanda es de 8 × 18 = 144 W frente a un presupuesto de 150 W, lo que representa solo aproximadamente un 4 % de sobra. Si esos AP aumentan al inicio, el conmutador puede negar energía a algunos puertos o provocar reinicios.

Ejemplo B, dimensionado con altura libre:los mismos ocho AP de 18 W planificados con un espacio libre del 25 % necesitan 144 × 1.25 = 180 W, por lo que se especifica un conmutador con al menos un presupuesto PoE de 180 W y puertos compatibles con 802.3at-.

Una hoja de trabajo de adquisiciones simple: enumere cada PD y su consumo nominal, súmelos, multiplíquelos por 1,2–1,3 y luego confirme tanto el presupuesto total como el tipo de puerto-en el conmutador que estáeligiendo como su conmutador de red. El presupuesto total y la calificación por puerto-son dos comprobaciones independientes; Pasar uno no garantiza el otro.

Cómo elegir el estándar PoE adecuado

Una forma repetible de elegir, en orden:

• Sorteo máximo del dispositivo.Comience en la hoja de datos de PD y encuentre el vataje estándar exacto y el peor-caso. "Soporta PoE" no es suficiente; Necesitas el tipo y el número.
• Clasificación por-puerto.Confirme que cada puerto pueda suministrar la clase de ese dispositivo. Un puerto 802.3af no satisfará una cámara 802.3at, y un puerto 802.3at puede dejar un punto de acceso 802.3bt en modo reducido.
• Presupuesto total.Sume todos los dispositivos y aplique el espacio libre de la sección anterior.
• Estado de los cables.Tenga en cuenta la longitud del tendido, la categoría del cable y la densidad del haz, que son más importantes a medida que aumenta la potencia.
• Modos de funciones.Verifique si el dispositivo necesita más energía para habilitar calentadores, radios adicionales o puertos USB.
• Ampliación futura.Deje espacio para la siguiente actualización para no volver a-cablear en dos años.

Un límite más que vale la pena señalar claramente: PoE pasivo y PoE IEEE activo no son intercambiables. Si un dispositivo requiere PoE pasivo de 24 V, un conmutador 802.3af/at normal no lo alimentará; Si un dispositivo espera PoE activo estándar, un inyector pasivo puede ser inseguro. Cuando los dos mundos se encuentren, siga la fuente de energía que recomienda el fabricante del dispositivo.

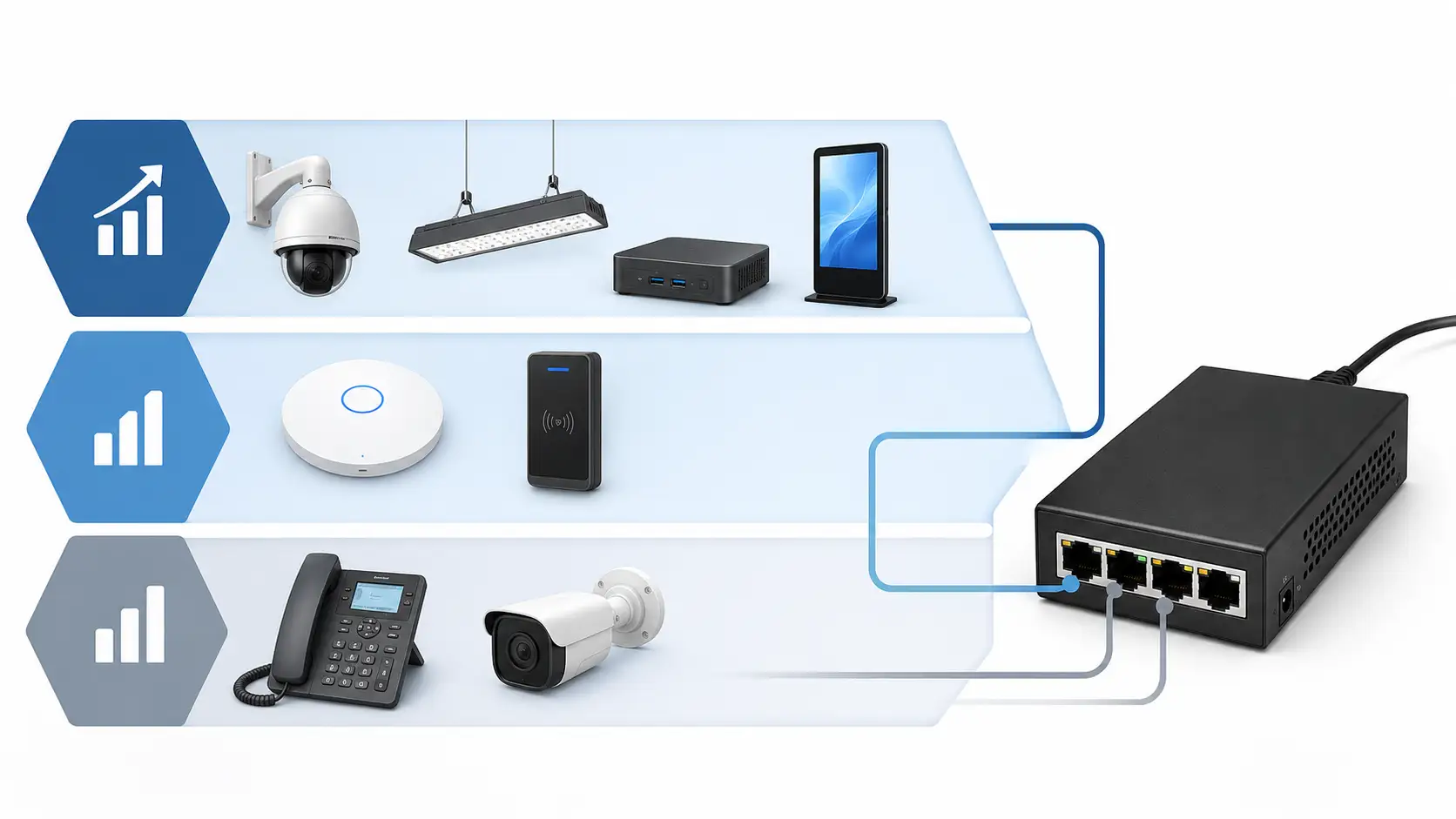

Estándar PoE versus tipo de dispositivo

Un punto de partida práctico por clase de dispositivo. Trátelo como un primer corte y luego confirme con el modelo específico, porque una sola línea de productos puede abarcar dos estándares según las opciones.

Distancia PoE, categoría de cable y calor

PoE basado en estándares-sigue el mismo límite de canal de 100-metros que los datos en los que se basa. Dentro de ese lapso, la calidad del cable determina la cantidad de energía que sobrevive al tendido: un cable más largo o más delgado pierde más resistencia, por lo que los enlaces de alta-potencia son más sensibles que los de baja potencia.

Para dispositivos básicos de bajo consumo-, el cableado estructurado común es sencillo y la mayoría de las instalaciones ya cumplen con el requisito. Para 802.3bt a 60 W o 90 W, el calibre del conductor, la categoría del cable y el tamaño del haz empiezan a importar, porque una corriente más alta significa más calor, y el calor es peor en medio de un haz grande y apretado dentro de un conducto. Aquí es donde elCategorías de cables Ethernet de Cat5e a Cat8convertirse en una opción de diseño real en lugar de una opción predeterminada. Cat5e puede transportar PoE, incluido PoE de mayor-potencia en recorridos cortos y bien-bien ventilados, pero para implementaciones densas de alta-potencia, una categoría-de calibre más pesado, comocableado Cat6A blindadoDa más margen térmico y espacio libre.

En proyectos 802.3bt de alta-densidad, planifique deliberadamente los tamaños de los paquetes y siga los estándares de cableado y el código local pertinentes; tu también puedesgestionar las temperaturas del haz de cablescon paquetes más sueltos, mejor flujo de aire y, cuando corresponda, cable clasificado para un uso de energía limitado-. El aumento de temperatura en un haz es función de la corriente total y de cómo está instalado el cable, no de un solo enlace.

Errores comunes de compatibilidad con PoE

• Asumir PoE+ siempre es suficiente.Muchos dispositivos funcionan bien con PoE+, pero las cámaras PTZ modernas, los puntos de acceso de radio múltiple-y los equipos de construcción-inteligentes pueden requerir 802.3bt.
• Contando puertos, no presupuesto.Es posible que un conmutador de 24 puertos aún tenga un presupuesto total limitado. Sume la demanda combinada real antes de confiar en el recuento de puertos.
• Confundir el poder del PSE con el poder del PD.Un puerto PoE+ de 30 W no aporta 30 W al dispositivo. Compare con la calificación del lado PD-.
• Usando PoE pasivo sin verificar el voltaje.PoE pasivo debe coincidir con el voltaje y la distribución de pines del dispositivo; la combinación incorrecta puede destruir el equipo.
• Ignorando la potencia basada en funciones-.Un dispositivo puede funcionar con PoE+ pero necesita PoE++ para encender cada radio, y una cámara que funciona con un clima templado puede exigir más cuando se activa el calentador.

Ejemplos de selección de PoE en el mundo real-

Doce puntos de acceso Wi-Fi 6.Cada AP alcanza un máximo cercano a los 22 W, por lo que la demanda del dispositivo es de 12 × 22 = 264 W. Con un 25 % de espacio libre, son 330 W, por lo que debe elegir un conmutador 802.3at con al menos un presupuesto PoE de 330 W. Antes de realizar el pedido, confirme que ninguno de los AP necesita 802.3bt para habilitar una segunda radio de 5 GHz o 6 GHz; si alguno lo hace, mueva esos puertos a un conmutador Tipo 3. La misma disciplina se aplica cuandoseleccionar un punto de acceso inalámbricoen primer lugar.

Ocho cámaras PTZ para exteriores con calentadores e IR.Estos combinan un motor, iluminadores y un calentador que solo aspira el frío, por lo que en el peor-caso la energía está muy por encima de PoE+.. Especifique 802.3bt tipo 3 o tipo 4 según la hoja de datos de la cámara y dimensione el presupuesto en función del calentador-en la cifra, no en la cifra de clima templado-.

Lanzamiento de telefonía VoIP.Los teléfonos estándar consumen poco-consumo, por lo que un conmutador 802.3af básico suele ser suficiente. Si los teléfonos agregan pantallas de video o puertos USB, verifique si se cruzan con PoE+ antes de comprometerse con un -hardware exclusivo.

Construcción e iluminación inteligentes.Las luminarias LED, los sensores de ocupación, el control de acceso y los dispositivos de automatización tienen apetitos muy diferentes. Para estos proyectos, establezca tanto el requisito de puerto- como el presupuesto total del conmutador al principio del diseño, porque actualizar la capacidad después de que el cableado esté instalado es la opción costosa.

Conclusión

Elegir un estándar PoE es realmente un ejercicio de comparación, no un juego de adivinanzas. Lea el tipo requerido del dispositivo y el vataje en el peor-caso, confirme que el puerto puede suministrar esa clase, sume el presupuesto total con el espacio libre y verifique que el cable pueda transportar la energía a lo largo de la distancia involucrada.. 802.3af maneja puntos finales simples de baja-consumo, 802.3at es la base práctica para la mayoría de las redes actuales y 802.3bt alimenta los equipos exigentes: puntos de acceso-de alta gama, cámaras PTZ, iluminación y edificios. automatización.

El único hábito que evita la mayoría de los problemas de campo es diseñar teniendo en cuenta los requisitos de energía reales del dispositivo y un presupuesto realista, en lugar del número de puertos en el conmutador o el nombre comercial en la caja.
