Antecedentes de la MPO
Los conectores MPO (a menudo también conocidos como conectores MTP, ya que MTP es una marca registrada de conectores MPO de otras empresas conocidas) están ganando popularidad debido a las numerosas ventajas que ofrecen a los operadores, propietarios y empresas instaladoras de redes de alta-velocidad. Se utilizan para conectar los enlaces más rápidos, proporcionando a los clientes los servicios y datos más confidenciales, permitiendo una interconexión de alta-velocidad y creando redundancia. Cada vez más empresas de telecomunicaciones también están reconfigurando sus oficinas centrales en centros de datos (CORD) e implementando cableado MPO con 12 o 24 fibras. De hecho, MPO se está convirtiendo rápidamente en el conector preferido.
Los casquillos MT están hechos de polímeros o materiales cerámicos de alta-precisión y admiten múltiples fibras ópticas (comúnmente 12/24/48 núcleos) a través de una matriz de micro-apertura. Una estructura de guía mecánica permite la alineación simultánea de múltiples canales, lo que garantiza una transmisión de señales ópticas con baja pérdida-entre fibras. Su valor principal radica en la integración de alta-densidad-por ejemplo, una sola MPO de 24-núcleos puede reemplazar 24 MPO de un solo núcleo.Conectores LC, ahorrando el 90% del espacio en rack.
Componentes MPO
Los conectores de fibra óptica MPO incluyen fibra óptica, funda, conjunto de acoplamiento, anillo metálico, clavijas, tapa antipolvo, etc. La porción de clavija viene en versiones macho y hembra. Los conectores macho tienen dos clavijas, mientras que los conectores hembra no.
Codificación de colores
Los conectores MPO se pueden codificar-por colores para ayudar a distinguir fácilmente diferentes tipos y especificaciones. Los conectores MPO son adecuados para cables de fibra multi-modo único y multimodo. Los cables de fibra monomodo-multi-tienen una funda amarilla y normalmente están equipados con conectores de contacto físico en ángulo (APC). Dado que el amarillo representa las especificaciones OS1 u OS2, es importante leer atentamente las especificaciones del cable.
Algunos proveedores de cables de terminación MPO utilizan fundas violeta Erika en los cables OM4 para distinguirlos visualmente de los cables OM3 color aguamarina.

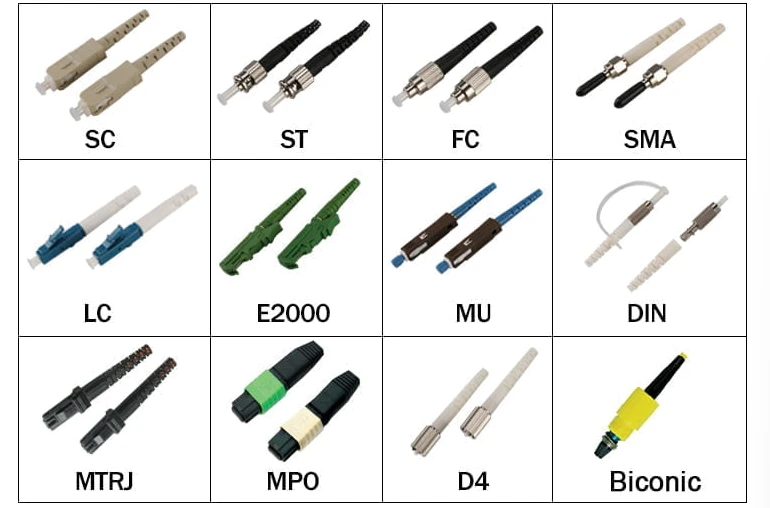

Tipos de conectores
Cada chaqueta contiene varias fibras ópticas, que están codificadas por colores-según un estándar común. El tipo de conector más común es el MPO-12, que tiene 12 fibras por fila. También están disponibles conectores de mayor densidad, que constan de múltiples filas de 12 fibras (p. ej., 24, 36, 48). CORD utiliza cada vez más el MPO-24. También está disponible el MPO-16, que consta de 16 fibras por fila. Además, el MPO-32 consta de dos filas de 16 fibras cada una.

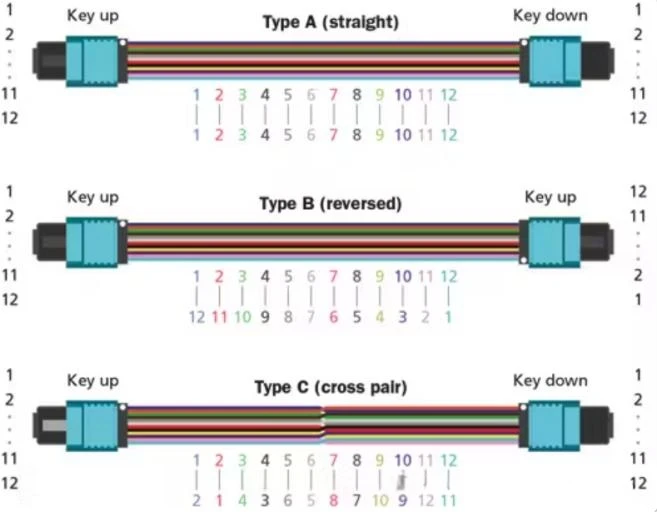

Los tres tipos de polaridad de fibra estandarizados que se muestran en el diagrama son: Tipo A (comúnmente conocido como directo-), Tipo B (comúnmente conocido como invertido) y Tipo C (comúnmente conocido como par trenzado).
Conectores macho y hembra
A diferencia de todos los conectores-de fibra única-macho,Conectores MPOPuede ser macho (con casquillos) o hembra (con sus correspondientes orificios guía). Emparejar únicamente conectores macho con conectores hembra es el primer paso para evitar daños (macho a macho) y garantizar la continuidad. Alinear las férulas garantiza que las fibras se enfrenten entre sí perfectamente.
Clave del conector
Los conectores MPO tienen una llave en un lado del cuerpo del conector. Cuando la llave del conector está hacia arriba (lo que se conoce como "llave hacia arriba"), las posiciones de las fibras dentro del conector están dispuestas de izquierda a derecha, desde la posición 1 (P1) a la posición 12 (P12). Para los conectores MPO con varias filas, los números también están ordenados de arriba a abajo, es decir, la primera fila es de P1 a P12, la segunda fila es de P13 a P24.
La llave del conector para MPO con 8, 12 o 24 fibras está ubicada en el centro. Para MPO con 16 o 32 fibras, la clave está ubicada desplazada hacia la izquierda.
Además de ayudar a determinar las posiciones de las fibras, la clave garantiza que el conector solo se pueda insertar en el adaptador MPO o en el puerto del transceptor de una manera. Para los conectores MPO APC, el "pico" formado por el ángulo de 8 grados estará en el mismo lado que la llave.
Métodos de conexión
Cada componente individual de MPO (troncal, adaptador, cable de conexión) se clasifica por tipo (A, B o C) para ayudar a mantener la polaridad requerida para que el transmisor correcto se comunique con el receptor correcto. Sin embargo, cuando se hace referencia a un sistema de extremo-a-extremo, el estándar se refiere al "método de conexión", que también puede ser A, B o C. Esto no debe confundirse con el tipo de cada componente individual. El método de conexión A, B o C solo corresponde al tipo de cable troncal MPO.
El método de señalización paralela-de extremo-de extremo. Una conexión utilizará una troncal tipo A, dos adaptadores coincidentes tipo A, un cable de conexión tipo A en un extremo y un cable de conexión tipo B en el otro extremo. Esto muestra la configuración de acoplamiento "llave arriba a abajo" para el conector MPO. Este método se utiliza para mantener la polaridad de la fibra.
La importancia de la verificación de la polaridad: ¿Por qué es importante la verificación de la polaridad? Su objetivo principal es garantizar que el transmisor (TX) correcto esté conectado al receptor (RX) correcto. Para una transmisión y recepción de datos precisa, los conectores MPO deben estar correctamente alineados y acoplados. Un acoplamiento deficiente impedirá la transmisión de señales porque las señales pueden enviarse en la dirección incorrecta.
Esto también es importante porque un cable con una polaridad diferente a los demás puede cambiar la polaridad de todo el enlace. Por ejemplo, si todos los componentes son de Tipo A (cable, adaptador de acoplamiento, etc.), pero un componente es de Tipo B, entonces todo el enlace pasa a ser de Tipo B. Como regla general, los componentes de Tipo A mantienen su polaridad, mientras que los componentes de Tipo B invierten su polaridad.
Además, cuando utilices cables{0}}distribuidos, siempre presta atención a la polaridad para realizar conexiones correctas; de lo contrario, puede terminar con tipos de polaridad incorrectos.
Consecuencias
Los problemas de polaridad no diagnosticados aumentan los gastos de capital y la carga de trabajo (es decir, gastos operativos) para los técnicos. Los técnicos podrían abrir y reemplazar innecesariamente costosos cables de conexión MPO de corta distancia-, creyendo erróneamente que están defectuosos cuando en realidad carecen de la polaridad correcta. Si los problemas de polaridad no se corrigen antes de la puesta en servicio, intentar determinar qué conexiones de cable tienen problemas de polaridad después de la instalación se convierte en un juego de adivinanzas frustrante y tedioso.
Diagrama de inspección previa-a la conexión
Inspección y limpieza
Dado que el 80% de los problemas de las redes de fibra óptica son causados por conectores contaminados, y que la contaminación de los conectores es la principal causa de fallas en la red (según un estudio de 2010 de NTT Advanced Technology), la inspección y la limpieza son primordiales.
Los enlaces críticos deben desconectarse para su limpieza o reparación, lo que puede afectar negativamente el servicio prestado. Esto lleva mucho tiempo-y, lo que es más importante, esta situación se puede prevenir fácilmente.
Según el esquema especificado en ANSI/TIA-598-D, las fibras dentro de un cable de fibra óptica multinúcleo están codificadas por colores, como se muestra a continuación. La inspección y limpieza son especialmente importantes para los conectores MPO, ya que cada puerto representa un punto potencial de falla. Las fibras adicionales crean más superficie, lo que significa un mayor riesgo de contaminación y fallas. Los conectores mal conectados son una causa importante de pérdida de servicio, y el impacto es aún mayor para los enlaces MPO, donde un solo conector contaminado o dañado puede afectar hasta 12 o 24 fibras.
Además, para garantizar que su red esté-preparada para el futuro y cumpla-las crecientes demandas de ancho de banda, es fundamental garantizar que los conectores estén en buenas condiciones. Dado que existen varios tipos de conectores en el mercado, utilizar una sola herramienta para inspeccionar todos los tipos de cables MPO (incluidos los conectores de fibra multimodo o monomodo-, APC, UPC macho (con clavija) y hembra (sin clavija)) puede simplificar enormemente las pruebas de red.
