Sinceramente, el problema de la pureza en la fabricación de fibra óptica es más brutal de lo que la mayoría de la gente cree. Estamos hablando de niveles de contaminación que deben estar por debajo de 1 ppb para iones metálicos-y si se trabaja con fibras ópticas de onda completa-, el requisito de iones OH se reduce a un valor casi absurdo de 0,8 ppb. El SiCl₄ y el GeCl₄ purificados estándar simplemente no son suficientes, ni siquiera cerca.
Por qué la presión de vapor realmente importa aquí
Esto es lo que pasa con todos estos procesos de preformas:-MCVD, PCVD, VAD, OVD-todos dependen de la deposición en fase de vapor. Pero lo que realmente hace que esto funcione para la purificación no es sólo la deposición en sí. Es la vaporización selectiva que ocurre incluso antes de que los materiales lleguen a la zona de reacción.
Imagínese un matraz de burbujas colocado allí, digamos, a 55 grados para SiCl₄ (punto de ebullición 57,6 grados). El líquido se evapora constantemente, creando esta presión de vapor P₁ sobre la superficie, mientras que la presión atmosférica P₂ empuja hacia abajo. Cuando estas presiones se igualan en P₃, se alcanza lo que llamamos presión de vapor saturado. Calienta un poco más y P₁ excede a P₂-más moléculas saltan a la fase gaseosa. Enfríelo, la condensación se hace cargo.
¿La belleza de esto? La mayoría de las impurezas metálicas tienen puntos de ebullición mucho más altos que el SiCl₄ o el GeCl₄ (que hierve a 83,1 grados). Simplemente permanecen en la fase líquida mientras el material puro se vaporiza. La contaminación por hierro, por ejemplo, puede disminuir de 20 ppb a 1 ppb sólo mediante este proceso. Esto supone una reducción de 20 veces sin ningún tratamiento químico complejo.
La opinión de MCVD sobre la entrega de materiales
En los sistemas MCVD, el oxígeno de alta-pureza fluye a través de un MFC hacia el matraz de burbujas. Actúa como un gas portador, barriendo el vapor saturado a través de las líneas de entrega y dentro del tubo de cuarzo donde ocurre la magia real: la -reacción química del vapor y la deposición capa-por-capa en la pared interior.
El control de la temperatura aquí es complicado. Demasiado calor y empiezas a vaporizar las impurezas. Demasiado frío y no se obtiene suficiente flujo de material. El punto óptimo suele estar unos pocos grados por debajo del punto de ebullición, lo que mantiene ese equilibrio en el que se obtiene el máximo vapor puro sin cruzar al territorio donde los contaminantes comienzan a aparecer.
OVD y VAD: diferente geometría, misma física
Los procesos OVD y VAD manejan las cosas de manera diferente debido a su configuración de deposición externa. En lugar de que un matraz de burbujas se alimente a un tubo, tiene múltiples corrientes de gas-O₂, H₂, Ar-además de vapores de SiCl₄ y GeCl₄, todos saliendo de boquillas de antorcha separadas.
En realidad, estos sistemas calientan las materias primas por encima de sus puntos de ebullición para crear corrientes de gas adecuadas. El SiCl₄ supera los 57,6 grados y el GeCl₄ supera los 83,1 grados. Pero-y esto es crucial-la temperatura aún se mantiene muy por debajo de los puntos de ebullición de las impurezas. Entonces todavía obtienes ese efecto de destilación, solo que en una configuración más agresiva. La configuración del soplete lo requiere porque se necesitan chorros de gas definidos, no solo vapor transportado en una corriente.

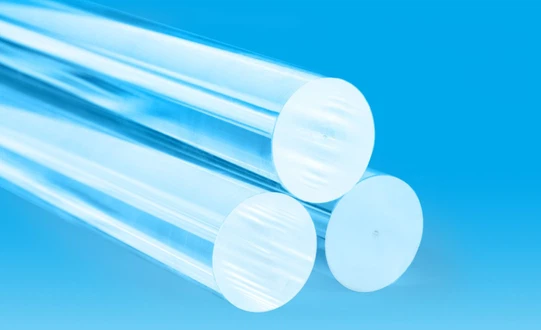

¿El resultado? Preforma partículas de hollín con los niveles de pureza exigidos por las especificaciones de fibras modernas.
El problema de las impurezas del que nadie habla lo suficiente
Los iones metálicos son los villanos obvios. El hierro, el cromo y el cobre-todos absorben la luz y generan pérdidas. Pero los iones OH son astutos. Crean picos de absorción en longitudes de onda específicas, particularmente alrededor de 1383 nm, lo que históricamente creó un "pico de agua" que obligó a los primeros sistemas de fibra a evitar ciertas ventanas de longitud de onda por completo.
La fibra de onda completa-cambió las reglas del juego al exigir un contenido de OH inferior a 1 ppb y, sinceramente, llegar allí requirió repensar toda la cadena de manipulación de materiales. Ya no se trata sólo de la temperatura del matraz de burbujas. Cada válvula, cada línea, cada sello del sistema de suministro se convierte en una fuente potencial de contaminación.
Puede tener una destilación perfecta en el matraz de burbujas y aun así terminar con OH elevado si hay una pequeña fuga que deja entrar humedad en las líneas de entrega. Esta es la razón por la que los laboratorios de fabricación de preformas de fibra parecen salas blancas de semiconductores-porque, con estos niveles de pureza, básicamente lo son.
gradientes de temperatura y vaporización selectiva
Hay un efecto de purificación secundario al que no se le presta suficiente atención: la separación por gradiente térmico. Incluso dentro del propio matraz de burbujas, se producen variaciones de temperatura. La superficie del líquido es la más caliente, mientras que las regiones cercanas a las paredes del matraz pueden estar uno o dos grados más frías.
Esto crea micro-corrientes de convección que en realidad ayudan a concentrar las impurezas en zonas más frías, mientras que el material puro se vaporiza preferentemente desde la superficie más cálida. Es un efecto pequeño, que tal vez contribuya con un 10-15 % a la purificación general, pero cuando se busca una pureza de nivel de ppb, cada poquito cuenta.
Algunos sistemas incluso utilizan zonas de temperatura deliberadamente escalonadas en sus líneas de entrega para crear múltiples pasos de destilación. El vapor se condensa brevemente en un punto más frío y luego se re-revaporiza en la siguiente zona calentada, dejando otra capa de impurezas cada vez.
Lo que realmente significan los números
Cuando decimos "menos de 1 ppb de iones metálicos", estamos hablando de una parte en 10⁹. Para poner esto en perspectiva, si tuviera una piscina llena de SiCl₄, un ppb equivaldría a menos de una gota de contaminante.
Las técnicas analíticas para medir incluso la pureza en estos niveles-ICP-MS, GDMS-son lo suficientemente sofisticadas como para que el manejo de muestras se convierta en su propio desafío. Puede contaminar su muestra durante el proceso de medición si no tiene cuidado.
Y aquí está la parte frustrante: lograr 0,8 ppb de OH en fibra de onda completa-requiere no solo purificar las materias primas, sino también controlar toda la atmósfera del proceso. Incluso el nitrógeno ultra-puro puede tener trazas de humedad. Incluso el oxígeno "seco" de los cilindros no es lo suficientemente seco. Las operaciones de preformas más serias terminan utilizando sus propios sistemas de purificación de gas sólo para cumplir con las especificaciones.
Dinámica del flujo de materiales
El caudal real a través de estos matraces de burbujas varía según el proceso de deposición y los niveles de dopaje deseados. MCVD puede tener caudales relativamente bajos ya que se deposita en una superficie interna pequeña. La deposición externa de OVD consume material más rápido porque se está acumulando una bola de hollín que puede tener varias pulgadas de diámetro.
Este caudal afecta el equilibrio en el matraz de burbujas. En realidad, tasas de extracción más altas pueden enfriar el líquido mediante enfriamiento por evaporación, lo que requiere una compensación activa de la temperatura para mantener una presión de vapor constante. Algunos sistemas utilizan líneas de suministro calentadas no solo para evitar la condensación, sino también para controlar activamente la composición de la fase-de vapor mediante condensación selectiva y re-vaporización.
La ingeniería se vuelve compleja rápidamente, razón por la cual probablemente la mayoría de los artículos se centran en el equilibrio simple de la presión de vapor y pasan por alto los efectos dinámicos.
Todo el sistema es básicamente una columna de destilación continua que funciona a temperaturas relativamente bajas, aprovechando que los tetracloruros de silicio y germanio son volátiles mientras que sus impurezas no lo son. En principio es simple, pero su ejecución es una pesadilla cuando se persiguen 0,8 ppb de OH en una preforma de fibra de onda completa-.
