I. Definición y principios básicos de la polarización-Mantenimiento de la fibra óptica
Polarización-La fibra óptica de mantenimiento (PMOF) es una fibra óptica especializada que mantiene el estado de polarización estable durante la transmisión óptica mejorando la birrefringencia. Su principio básico es utilizar estructuras altamente birrefringentes (como zonas de tensión o asimetría geométrica) para descomponer la luz incidente linealmente polarizada en modos ortogonales que se propagan a lo largo del eje rápido (velocidad de la luz rápida) y el eje lento (velocidad de la luz lenta). Al suprimir el acoplamiento entre estos dos modos, la dirección de polarización permanece sin cambios.
Birrefringencia y duración del latido: El coeficiente de birrefringencia (B) se define como la diferencia de índice de refracción efectiva entre los ejes rápido y lento (B=|nx - ny|). La longitud del latido (LB=λ/B) representa la distancia de transmisión a la que la diferencia de fase entre los dos modos alcanza 2π. Cuanto mayor sea la birrefringencia, mejor será el rendimiento de mantenimiento de la polarización-[citation:7][citation:18]. **Diferencia con la fibra ordinaria**: la fibra ordinaria provoca perturbaciones en el estado de polarización debido a la birrefringencia aleatoria, mientras que la fibra que mantiene la polarización-, por diseño, tiene un eje de birrefringencia fijo. Esto lo hace adecuado para aplicaciones sensibles a la polarización-como interferómetros y láseres, pero sufre mayores pérdidas y requiere una alineación de polarización estricta.
II. Tipos y estructuras de polarización-Mantenimiento de la fibra
1. Tipos comunes

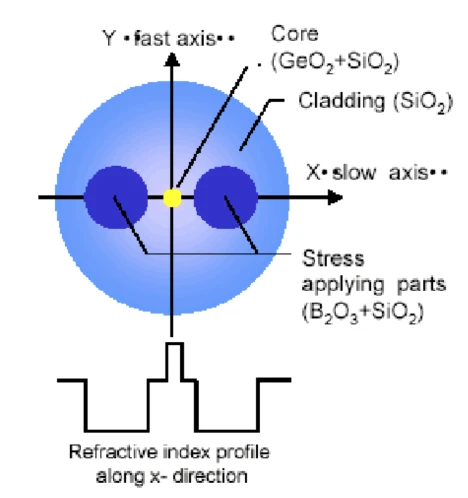

PANDA:La birrefringencia se genera a través de regiones de tensión simétricas (normalmente dopadas con boro-) en ambos lados del núcleo. Este es adecuado para producción a gran-escala y es el tipo principal en mi país.
Pajarita-:La región de tensión tiene forma de-corbata-, lo que produce un efecto de birrefringencia más fuerte.
Fibra de borde-agujero:El revestimiento contiene orificios de aire simétricos que regulan la birrefringencia mediante presión y ofrecen una alta sensibilidad.
Polarización de cristales fotónicos-Mantenimiento de la fibra:Basado en la birrefringencia de forma, tiene una fuerte resistencia a las interferencias ambientales y es adecuado para condiciones de temperatura extremas.
2. Otras categorías
● Según el coeficiente de birrefringencia, se divide en fibras de birrefringencia alta-(B≈10⁻⁴–10⁻³) y de baja-birrefringencia. Lo primero se logra mediante un núcleo elíptico o tensión asimétrica.
III. Parámetros clave de rendimiento
1. Ratio de extinción (PER)
Este es un indicador central para medir la capacidad de mantenimiento de la polarización-, definida como la relación de las intensidades de luz máximas en estados de polarización ortogonal (en dB). Cuanto mayor sea el PER, mayor será la capacidad de mantenimiento de la polarización-, que se ve afectada por los siguientes factores:
● Birrefringencia (cuanto mayor sea B, mayor será el PER).
● Precisión de alineación de la fibra (el error angular θ entre los ejes rápido y lento debe ser extremadamente pequeño).
2. Estabilidad ambiental
Los cambios de temperatura y estrés pueden provocar diafonía (diafonía del estado de polarización). La fibra que mantiene la polarización-de alta-calidad debe mantener un rendimiento estable en temperaturas que oscilan entre -45 grados y +85 grados.

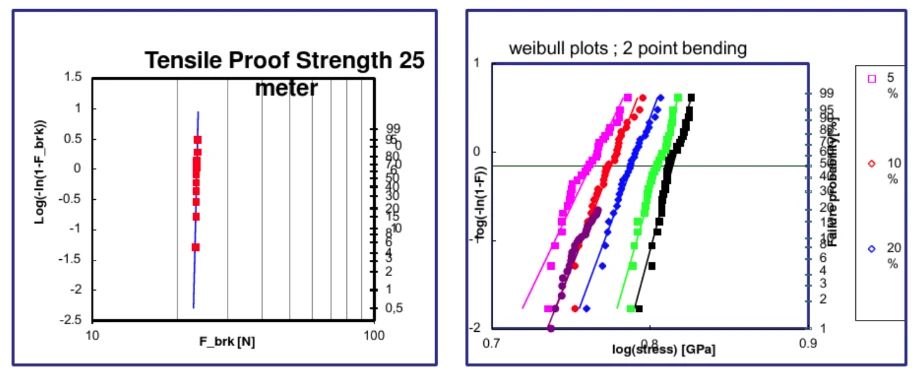

Las propiedades mecánicas cumplen plenamente con la vida útil de 25 años.

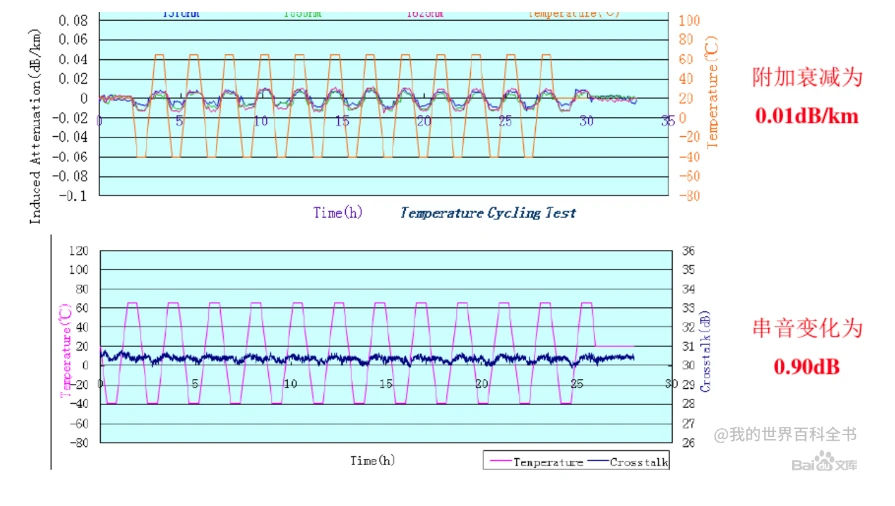

Rendimiento de temperatura
IV. Aplicaciones principales
1. Detección de fibra óptica
● Giroscopio de fibra óptica:Un componente central de los sistemas militares de navegación inercial, se basa en el control de polarización de alta-precisión de la polarización-la fibra que mantiene.
● Hidrófono de Fibra Óptica:Se utiliza para la detección de sonar y requiere mantenimiento del estado de polarización a larga-distancia.
2. Comunicaciones ópticas
● Sistemas DWDM/EDFA:El mantenimiento de la polarización-de la fibra reduce la pérdida dependiente de la polarización-y mejora la calidad de la señal.
● Transmisión óptica coherente:Por ejemplo, la comunicación cuántica requiere un estricto alineamiento de polarización.
3. Otras aplicaciones
● Interferometría, guías de ondas planas y resonadores láser.
V. Desafíos técnicos y tendencias de desarrollo
1. Proceso de preparación
● El dibujo de la preforma requiere un control preciso de la simetría geométrica (por ejemplo, la ubicación de la zona de tensión en la fibra Panda).
● La tecnología de estirado de fibras de cristal fotónico es un desafío técnico, pero tiene una mejor adaptabilidad ambiental.
2. Avance interno
Mi país ha logrado la producción en masa de fibra de mantenimiento de polarización-tipo Panda-, pero los productos-de alta gama (por ejemplo, fibras ópticas para giroscopios) aún necesitan mejorar el rendimiento.
3. Direcciones de investigación emergentes
● Estandarización de las mediciones de acoplamiento modal para pocas fibras de -polarización modal-de mantenimiento.
● Aplicación de la dispersión Brillouin estimulada (SBS) a la no reciprocidad en las fibras que mantienen la polarización-.
VI. Precauciones de conexión y uso
● Conectores de mantenimiento de polarización-:Alineación precisa de los ejes rápido y lento (error θ<1°) is required to maintain a high extinction ratio.
● Rectificado y ahusado:La polarización del dispositivo-las fibras para mantener requieren un equilibrio entre el rendimiento de la polarización y la resistencia mecánica.
Esta sección resume los principios, el diseño, las aplicaciones y los avances tecnológicos de las fibras de mantenimiento de polarización-, citando análisis académicos, estándares de la industria y documentación técnica del fabricante. Para obtener más información sobre tipos específicos o casos de aplicación, consulte las descripciones detalladas en las páginas web correspondientes.
