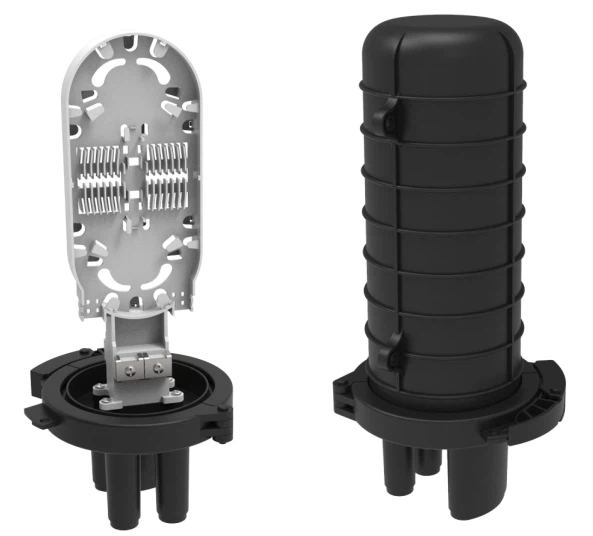

Caja de empalmes de fibra óptica vertical/domo sellada mecánicamente

Bienvenido a comprar la caja de empalmes de fibra óptica vertical/domo sellada mecánicamente en nuestra fábrica. Como uno de los principales fabricantes y proveedores en China, también damos la bienvenida a pedidos personalizados. Consulte ahora el precio y la cotización con nosotros.





Características:



Material: Cuerpo de cierre exterior de PP, bandeja de empalme interior de ABS

Estructura de sellado: sellado termorretráctil.

Estándar IP: IP68

Puerto de cable: 1 puerto ovalado 25,5*50 mm + 2 puertos redondos Ф16 mm

Capacidad: Máx. 48 fibras

Bandeja de empalme: 1 bandeja de empalme puede cargar un divisor de tubos de acero PLC 1*4 o 1*8 o 1*16

Diseño simplificado, fácil de instalar.





Especificación:



Modelo	Dimensión	Material	bandeja de empalme	Máx. capacidad	Puerto de cables	Estructura
FOC-028	Ф140.3x313.1milímetros	PÁGINAS	1 unidad	48 FO	1 óvalo y2 puerto redondo	Sellado termorretráctil





Dibujos: (mm)





Dibujos de gestión de cables:





1. Puertos para cables 2. Kit de fijación de cables 3. Tornillo de fijación del núcleo reforzado para cables

4. Funda protectora termorretráctil 5. Bandeja de empalme de fibra óptica 6. Cable de fibra óptica



Accesorios:



Artículo	Nombre	Especificación	Cantidad
1	Funda retráctil de protección térmica de fibra óptica	45mm*2,6*1,2	Según la capacidad de uso
2	Manga termorretráctil	Ф25*100mm negro	2 piezas
3	Manga termorretráctil	φ45*120mm negro	1 pieza
4	brida para cables	Longitud3mm*120mm, blanco	4piezas
5	Accesorios suspendidos aéreos	Acero inoxidable	1 juego



Accesorios opcionales:



Artículo	Nombre	Cantidad	Observación
1	Accesorios para montaje en poste	1 juego	Aplicación montada en poste





Información de embalaje:



Cada uno en 1 caja interior de 32x14,5x14,5 cm.

9 unidades por caja exterior 46x46x34cm
