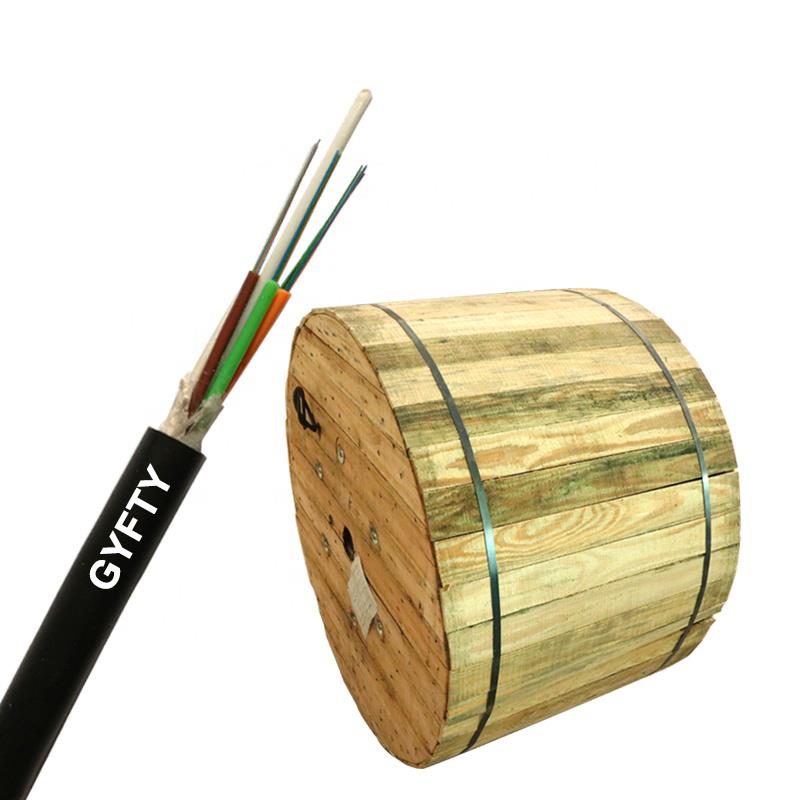

Tubo suelto trenzado No metálico Fuerza de FRP, Cable de fibra óptica no blindado GYFTY

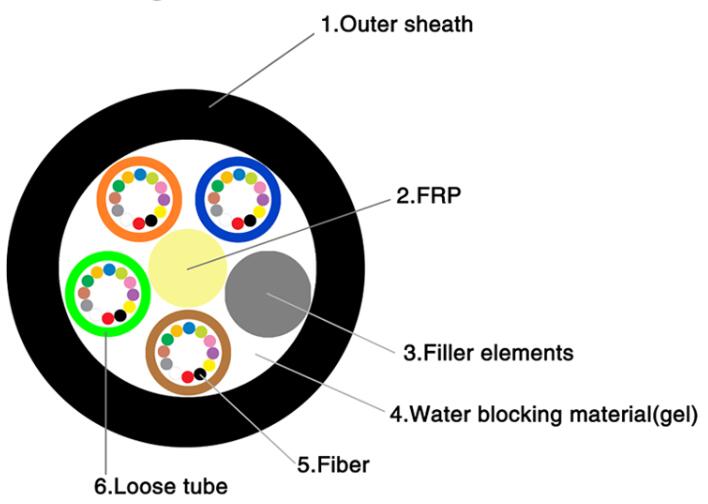

El cable de fibra óptica GYFTY es un cable no metálico que se utiliza para el sistema de transmisión de energía, áreas de truenos excesivos y alta interfaz electromagnética. Su aplicación principal es para uso aéreo o de ductos. Suministramos cables GYFTY monomodo y cables GYFTY multimodo. GYFTY FRP se ubica en el centro de los núcleos como un miembro de fuerza no metálico. Los tubos del cable, que están rellenos con compuesto de relleno, están trenzados alrededor del miembro de fuerza. Luego, el hilo de aramida se aplica sobre material a prueba de agua, el cable se completa con una funda de PE. Los cables GYFTY están disponibles desde 2 núcleos hasta 144 núcleos. Se utiliza en área de alto voltaje para comunicaciones de larga distancia. |  |
 |  |
|  |
Característica:
1) Estructura de bloqueo de agua de sección transversal completa para garantizar un buen bloqueo de agua y resistencia a la humedad
2) El tubo suelto está lleno de ungüento especial para una protección de fibra clave
3) Elemento de refuerzo central de plástico reforzado con fibra de vidrio de alto módulo (FRP)
4) Con una estructura completamente dieléctrica (no metálica) y un peso ligero, la fibra es conveniente para la colocación, excelente en capacidad anti-electromagnética y aplicable al sistema de energía y al área multihaz.
Indicadores de desempeño:
Aplicaciones: Adecuado para comunicación de larga distancia y comunicación interior.
Modo de tendido: sobrecarga, tubería.
Temperatura de funcionamiento: -40 ~ + 70
Radio de curvatura: estática 10 veces el diámetro del cable
Dinámico 20 veces el diámetro del cable.
Estructura y especificaciones técnicas
| Incrementado por 2fibras | recuento de fibra | tutubes + rellenos | Max.No de fibras en tubo. | diámetro del cable (mm) | peso del cable (kg / km) | fuerza a largo / corto plazo (N) | Resistencia al aplastamiento a largo / corto plazo (N / 100mm) |
| GYFTY-2 ~ 36Xn | 2 ~ 36 | 6 | 6 | 10.6 | 92 | 400/1000 | 300/1000 |
| GYFTY-38 ~ 60Xn | 38 ~ 60 | 5 | 12 | 11.4 | 110 | 400/1000 | 300/1000 |
| GYFTY-2 ~ 42Xn | 2 ~ 42 | 7 | 6 | 11.2 | 102 | 600/1500 | 300/1000 |
| GYFTY-44 ~ 72Xn | 44 ~ 72 | 6 | 12 | 12.4 | 116 | 600/1500 | 300/1000 |
| GYFTY-2 ~ 48Xn | 2 ~ 48 | 8 | 6 | 12.4 | 130 | 1000/3000 | 300/1000 |
| GYFTY-50 ~ 96Xn | 50 ~ 96 | 8 | 12 | 13.6 | 160 | 1000/3000 | 300/1000 |
| GYFTY-98 ~ 120Xn | 98 ~ 120 | 10 | 12 | 15.6 | 206 | 1000/3000 | 300/1000 |
| GYFTY-122 ~ 144Xn | 122 ~ 144 | 12 | 12 | 17.5 | 250 | 1000/3000 | 300/1000 |
| GYFTY-146 ~ 192Xn | 146 ~ 192 | 8 | 6 | 17.5 | 260 | 1000/3000 | 300/1000 |
Nota: 1.suffix Xn denota el tipo de fibra y vea los detalles en la ilustración de codificación de cable de FOCC
2. La disposición del color de la fibra y el tubo se especifica en la tabla de identificación de colores .
Fibra de núcleo clase A:
* Flexibilidad maravillosa
** Speedy y estable
*** Larga distancia de transmisión
Miembro de fuerza no metálico FRP:
* Anti-corrosión, resistencia de alto nivel
** Mejora el miembro de fuerza central
la propiedad compresiva del cable y
protege la fibra
Cubierta exterior :
* Nuevos materiales de PE
** superficie lisa
*** anticorrosión
****Amigable con el medio ambiente
Cantidad suficiente:
* Suficiente cantidad es nuestra promesa.
** La medida del medidor está impresa claramente muy rollo.
Fiber coloure Identificación de tubo suelto con FOCC.
Las fibras en los cables se pueden identificar por identificación de color estándar de acuerdo con la norma YD / T901-2001.
Identificación de colores estándar
Nota: A. cuando el recuento de fibras de un tubo suelto es menor que 12, las fibras se identifican a partir del color NO.1 en una corriente.
B. En la identificación de color estándar, el color blanco NO.6 podría reemplazarse por el color natural, que se denomina identificación de color estándar W.
La identificación del color de tubos sueltos en cable.
Los frotes sueltos en el cable se pueden identificar por cromatografía de pan
Cromatografia piloto
Cromatógrafo
Solicitud:
Comunicación de larga distancia y red de área local (LAN).
Aplicación aérea y de conductos / conductos.
