Cable de tubo suelto con cinta de aluminio (GYTA)
 | La fibra, ya sea de tipo monomodo o multimodo, se coloca en un tubo suelto hecho de un plástico de alto módulo. Los tubos se llenan con un compuesto de relleno resistente al agua. Un cable de acero a veces enfundado con polietileno (PE) para cables con alto conteo de fibras, colocados en el centro del núcleo como un elemento de resistencia metálico. Los tubos (y rellenos) se colocan alrededor del miembro de resistencia en un núcleo de cable compacto y circular. Se aplica un laminado de polietileno de aluminio (APL) alrededor del núcleo del cable, que se llena con el compuesto de relleno para protegerlo de la entrada de agua. Luego, el cable se completa con una funda de PE. |
características
La longitud de exceso de fibra precisa garantiza un buen rendimiento mecánico y de temperatura
El tubo suelto de alta resistencia que es resistente a la hidrólisis y el compuesto especial de relleno del tubo aseguran una protección crítica de la fibra
La estructura compacta especialmente diseñada es buena para evitar que los tubos sueltos se contraigan
Se toman las siguientes medidas para garantizar la estanqueidad del cable.
- alambre de acero utilizado como elemento de resistencia central
- Compuesto de llenado de tubos sueltos.
-100% de relleno del núcleo del cable
- Barrera de humedad APL
Estructura y especificaciones técnicas
| Incrementado por 2fibras | recuento de fibra | tutubes + rellenos | Max.No de fibras en tubo. | diámetro del cable (mm) | peso del cable (kg / km) | fuerza a largo / corto plazo (N) | Resistencia al aplastamiento a largo / corto plazo (N / 100mm) |
| GYTA-2 ~ 30Xn | 2 ~ 32 | 5 | 6 | 9.2 | 85 | 600/1500 | 300/1000 |
| GYTA-32 ~ 36Xn | 32 ~ 36 | 6 | 6 | 10.0 | 110 | 600/1500 | 300/1000 |
| GYTA-38 ~ 60Xn | 38 ~ 60 | 5 | 12 | 10.8 | 110 | 600/1500 | 300/1000 |
| GYTA-62 ~ 72Xn | 62 ~ 72 | 6 | 12 | 11.8 | 138 | 600/1500 | 300/1000 |
| GYTA-74 ~ 96Xn | 74 ~ 96 | 8 | 12 | 13.6 | 160 | 600/1500 | 300/1000 |
| GYTA-98 ~ 120Xn | 98 ~ 120 | 10 | 12 | 14.8 | 200 | 600/2000 | 300/1000 |
| GYTA-122 ~ 144Xn | 122 ~ 144 | 12 | 12 | 17 | 260 | 600/2500 | 300/1000 |
| GYTA-146 ~ 216Xn | 144 ~ 216 | 18 | 12 | 17 | 265 | 600/2500 | 300/1000 |
Nota: 1.suffix Xn denota el tipo de fibra y vea los detalles en la ilustración de codificación de cable de FOCC
2. La disposición del color de la fibra y el tubo se especifica en la tabla de identificación de colores .
Fiber coloure Identificación de tubo suelto con FOCC.
Las fibras en los cables se pueden identificar por identificación de color estándar de acuerdo con la norma YD / T901-2001.
Identificación de colores estándar
Nota: A. cuando el recuento de fibras de un tubo suelto es menor que 12, las fibras se identifican a partir del color NO.1 en una corriente.
B. En la identificación de color estándar, el color blanco NO.6 podría reemplazarse por el color natural, que se denomina identificación de color estándar W.

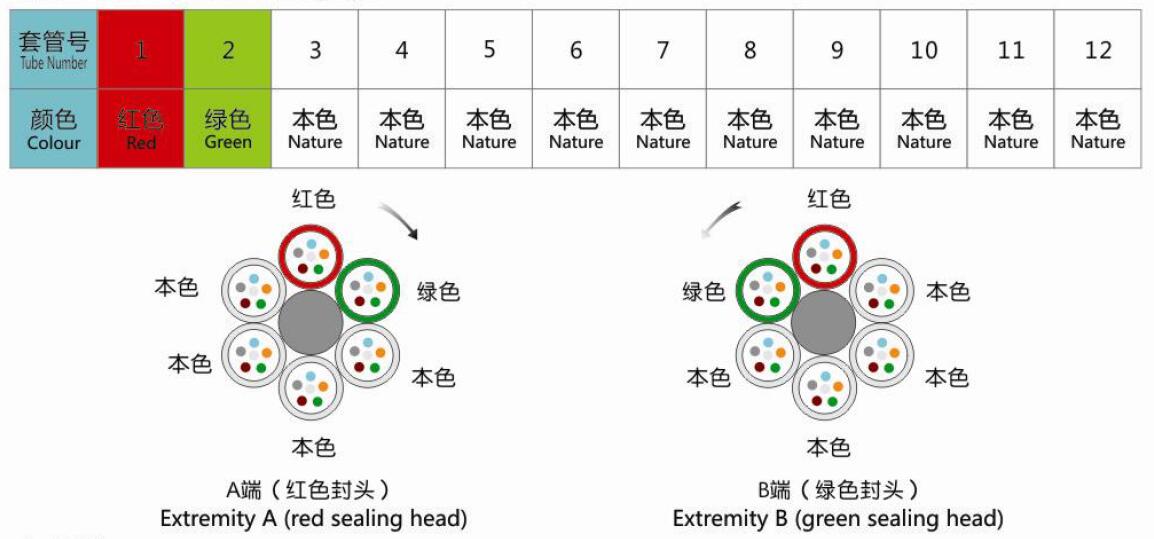

La identificación del color de los tubos sueltos en el cable.
Los frotes sueltos en el cable se pueden identificar por cromatografía de pan.
Cromatografia piloto
Cromatógrafo
Solicitud:
1.Integrado de redes troncales de comunicación de voz o datos.
2.Instalado en conductos, conductos subterráneos.
